Распространённые способы соединения воздуховодов

Воздуховод является сборной конструкцией, используемой в принудительной или естественной вентиляции. Они необходимы для поддержания хорошего микроклимата в помещении, а также чистоты воздуха. Чтобы система функционировала правильно, она должна быть герметичной. Сварное соединение воздуховодов считается самым прочным и надежным, но есть и другие способы монтажа.

Классификация воздуховодов


Конструкция воздуховода влияет на способ соединения

Конструктивные особенности системы влияют на выбор метода соединения. Также способ стыковки зависит от эксплуатационных условий, параметров вывода загрязненного воздуха.

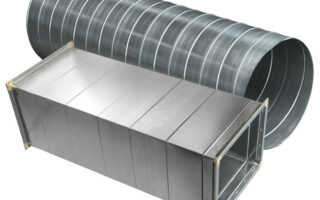

Круглые и прямоугольные

По геометрической форме выделяются круглые и прямоугольные конструкции. Преимуществом первого варианта является отсутствие риска появления вихревых потоков. Уровень шума тут ниже. Такой вид воздуховода чаще используется в промышленных помещениях.

Для жилых зданий лучше подходит конструкция прямоугольной формы. Благодаря высокой пропускной способности она обеспечивает хорошую вентиляцию. Такую систему проще спрятать под отделочным материалом. Благодаря плотному прилеганию к стене изделие не занимает много полезной площади.

В редких случаях для формирования системы кондиционирования применяются элементы треугольного сечения. Они имеют значение для интерьера.

Жесткие и гибкие


Пример жесткого воздуховода из пластиковых труб

Жесткие воздуховоды имеют разную форму: круглую, квадратную, прямоугольную. Для изготовления конструкции используется алюминий, нержавеющая сталь, полимерные материалы. Гибкие варианты имеют только круглую форму. Они изготавливаются из алюминия, текстиля, ПВХ. Для придания дополнительной жесткости изделию используется проволока. В эффективной системе комбинируются оба вида воздуховодов.

Располагаются воздуховоды внутри стены или за ее пределами. Первый вариант представляет собой вентиляционную шахту в капитальной конструкции. Он используется в жилых помещениях. Внешний воздуховод больше подходит для промышленных или технических помещений, в которых дизайн не всегда важен.

Способы сварки


Сварной способ соединения воздуховода считается самым надежным

Соединять воздуховоды между собой при помощи сварки мастерам приходится нечасто, так как процесс дорогостоящий. Этот способ применяется, если особые требования предъявляются к герметичности конструкции. Сварочный процесс бывает ручным или механизированным.

Ручной

Электродуговая сварка применяется, если толщина материала более 1,5 мм. Газовое оборудование необходимо, если металл имеет толщину 0,8 мм. Второй метод применяется нечасто.

Механизированный

Механизированный способ сварки бывает полуавтоматическим или автоматическим. Он используется на предприятиях.

Типы соединений


Ниппельное соединение воздуховода

Соединение вентиляционных труб между собой осуществляется сварным или фланцевым методом. Кроме того, фиксировать элементы можно бандажом, ниппелем или муфтой.

Сварное

Соединять фрагменты воздуховода при помощи сварки можно, если они металлические, при этом толщина их стенок превышает 1,5 см. Чаще такой способ применяется в промышленных помещениях, в которых скапливаются вредные газы. В этом случае швы должны быть максимально герметичными. Для оцинкованных материалов требуется высокопрофессиональная сварка, чтобы избежать коррозии в области шва.

Ниппельное

Ниппель – это часть трубы, посередине которой присутствует выпуклое ребро. Она вставляется в основную конструкцию. Для фиксации используется то самое ребро. На изделие надевается другой участок воздуховода. Стык герметизируется металлизированным скотчем.

Ниппельное соединение осуществляется при помощи муфты. Ее диаметр больше основной трубы. Муфта может объединить 2 фрагмента конструкции. Ребро в этом случае находится на внутренней поверхности элемента. Такой способ используется для соединения круглых воздуховодов.

Фланцевое


Фланец для стыковки двух частей воздуховода

По ГОСТу трубы можно соединять фланцевым методом. Для крепления деталей применяется точечная или сплошная сварка. Между собой фланцы фиксируются гайками и болтами, а также заклепками. Чтобы обеспечить надежную герметизацию сварного шва, его нужно прокрашивать. Между стальными элементами укладывается уплотнительная прокладка. Несмотря на эффективность, фланцевое соединение воздуховодов является трудоемким в изготовлении и дорогостоящим.

Бандажное

Бандажный способ соединения конструкции востребован на предприятиях химической промышленности. Он обеспечивает высокую надежность стыка, но сам процесс изготовления дорогостоящий, поэтому для бытового применения непопулярен. Бандаж крепится поверх соединительного шва. Перед этим торцы требуют отбортовки. Бандажное пространство заполняется химически  инертным герметиком. Этот способ применяется для соединения пластиковых воздуховодов меж собой.

Используемое оборудование и материалы


Аппарат контактной сварки для ручного соединения воздуховода из нержавеющей стали

Для создания ниппельного соединения воздуховодов или сварного стыка требуются такие инструменты и материалы:

  • нержавеющая сталь;
  • рулетка, маркер;
  • молоток, плоскогубцы;
  • тиски;
  • инструменты для раскроя металла;
  • герметик и пистолет для его нанесения;
  • сварочный аппарат;
  • фрагменты трубы соответствующего диаметра.

Технология монтажа конструкции должна быть соблюдена до мельчайших деталей. Если объединять части воздуховода без герметизации, функциональность системы нарушается. Подключение конструкции к вытяжке осуществляется с учетом диметра всех частей. Перед монтажом воздуховода изготавливается его чертеж.

Достоинства и недостатки сварного соединения воздуховодов


Если сварной шов выполнен плохо, со временем он разойдется

Сварное соединение является неразъемным и не требует дополнительных элементов фиксации. Оно имеет такие преимущества:

  • возможность изготовления крупногабаритных конструкций;
  • снижение веса по сравнению с литыми элементами;
  • высокая прочность и надежность стыка;
  • относительно невысокая трудоемкость в бытовых условиях.

В сварном соединении нередко возникает остаточное напряжение. В этом случае меняются технические свойства металла, который со временем теряет свою прочность. При неумелом использовании сварки швы могут быть дефектными. После использования аппарата стыки обязательно проверяются визуально и при помощи инструментов. При местном нагреве металла в области термического влияния могут меняться механические свойства материала.

Сфера применения


Правильный шов обеспечивает длительную безаварийную работу вентиляции

Подключать воздуховоды к вытяжке нужно в любом помещении. Сварные соединения используются в системах удаления дыма, перемещения воздуха, насыщенного влагой или кислотными испарениями. Они необходимы в конструкциях, внутри которых присутствует высокое давление или циркулируют горячие воздушные массы.

Данный тип соединения применяется в подвалах, на чердачных перекрытиях. Подходит оно для жилых и технических помещений. Такой вид монтажа воздуховодов огнеупорный, прочный и герметичный.

Сварное соединение воздуховода позволяет обеспечить хорошее качество вентиляции. Однако работа должна осуществляться строго по инструкции.
