Размеры и разновидности труб для кухонной вытяжки

В состав вентиляции входят короба с набором крепежных элементов, по которым циркулирует отработанный воздух. Труба для вытяжки на кухне соединяется с куполом, куда затягивается жир, пары от кипения, углекислый газ. Конструкция задерживает продукты горения, не дает им распространяться по другим помещениям жилья и накапливаться в виде копоти на стенах и потолке.

Важность трубы для вытяжки на кухне и применение


Разновидности труб для вытяжки на кухне

Трубопровод устанавливается в составе проточной или циркуляционной вентиляционной системы. В кухне применяется первая схема, которая полностью удаляет грязные потоки и не использует их повторно после частичной обработки. Для качественной очистки воздуха недостаточно только отверстия в канальном стояке, поэтому используются вентиляционные трубы для газовых вытяжек.

Достоинства и недостатки

К достоинствам относится то, что труба соединяет купольную вытяжку с входом вентиляционной шахты и неприятные запахи в составе воздуха не идут в другие комнаты квартиры. Стенки коллектора выполняются из прочного и долговечного материала, который сопротивляется высоким температурам и действию химических реагентов.

Недостатком является громоздкость и необходимость заделки декоративными панелями, чтобы не портить интерьер. Некачественная установка ведет к усилению шума от работы вентилятора. Трубопроводы требуют наружной и внутренней очистки.

Отличие от вентиляции

От естественного проветривания кухонная вытяжка отличается тем, что удаляет загрязненный воздух принудительным способом и не зависит от атмосферных и погодных явлений. На общеобменную вентиляцию труба под вытяжку на кухню не похожа тем, что конструкция выводит отработанные массы с отдельного места, и не обеспечивает общий воздухообмен во всех помещениях.

Вытяжку не разрешается монтировать в кухне, если в этом помещении есть газовая колонка или котел с открытой топкой. Эксплуатация вытяжки может привести к опрокидыванию тяги в дымоходе, если в нем не предусмотрена принудительная тяга.

Основные виды воздуховодов и их характеристика

От материала изготовления зависит регулярность чистки трубопровода и его внешний вид. На внутреннюю поверхность канала регулярно действуют агрессивные вещества в составе воздуха, которые разрушают стенки. Высокая температура выводящихся газов, пар и конденсат также оказывают негативное действие.

Пластиковые

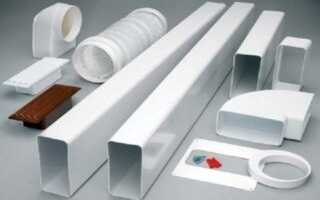

ПВХ труба прямоугольного сечения для вытяжки

ПВХ воздуховод является жесткой трубой, имеющей круглую или прямоугольную форму сечения. Размеры пластиковой трубы для кухонной вытяжки определяются методом расчета по формулам, зависят от количества конфорок, расстояния до шахты.

Положительные моменты применения пластиковых труб:

  • гладкая поверхность внутри и снаружи облегчает очистку от налета копоти и жира;
  • при работе турбины гасится шум от вибрации;
  • сочетаются с большинством отделочных материалов;
  • прочные элементы противостоят конденсату и действию нагретого пара.

К недостаткам относится необходимость приобретения дополнительных переходников и поворотных элементов.

В продаже есть трубы из поливинилхлорида, полиуретана, полиэтилена.

Гофрированная алюминиевая


Гофрированная алюминиевая труба для вытяжки

Такой вид труб изготавливается из полужесткого алюминиевого полотна, которое сжимается в виде гармошки. Коллектор может растягиваться до требуемого размера, благодаря такой конструкции стенок.

Преимущества гофры из алюминия:

  • элементы устанавливаются просто, не используются соединители и переходники, т.к. труба гнется под углом, короба соединяются хомутами, режутся ножницами;
  • легко разбирается и собирается повторно;
  • мягкие изгибы трубопровода не создают дополнительного препятствия для воздушного потока;
  • не горят и не плавятся.

Недостатком гофротрубы является присутствие складок на внутренней поверхности, в которых собирается копоть и жир. После растягивания элементу нельзя вернуть прежнюю длину. Трубопровод отличается менее эстетичным видом, чем ПВХ.

Металлическая


Жесткая металлическая труба из нержавеющей стали

До появления пластиковых коллекторов трубы для кухонной вытяжки выполняли из оцинковки или нержавейки. Изделия применяются и сейчас, но ставятся в производственных помещениях или общественных заведениях. Коробы отличаются небольшим весом, прочностью и сопротивлением к термическому воздействию. Иногда снаружи поверхность обрабатывается методом порошковой окраски.

Толщина стен коллектора зависит от размера поперечного сечения и прописывается в СНиП. Стыкуются отрезки фланцевыми соединениями или применяются переходники разной формы. Прямоугольные воздуховоды легко заделываются в конструкцию подвесного потолка.

По степени гибкости для вытяжки

К гибким вариантам относится гофрированный трубопровод. Если вентиляционная шахта располагается рядом с очагом, нет необходимости в сложном строении. В ином случае для пластиковой магистрали есть стационарные разветвления, тройники или угловые элементы.

Иногда магистраль для соединения кухонной вытяжки и вентиляционного стояка делается смешанной конструкции. Вместо жестких углов ставятся гибкие участки из полиуретана или гофрированного алюминия, чтобы не добавлять стоимости трубопроводу.

Советы по выбору


Диаметр трубы и вытяжного отверстия должны совпадать

Диаметр штуцера вытяжки — это размер, который учитывается при установке трубы в отверстие шахтного канала. В зависимости от этого подбирается сечение короба. Габариты трубы зависят от формы воздуховода, внутреннего сопротивления, материала короба.

Размеры вентиляционного трубопровода рассчитываются специалистами, самостоятельно формулы применить можно, но трудно учесть все существующие нюансы.

Размеры и сечение

В идеале выходное отверстие в шахту по площади сечения должно совпадать с аналогичным размером трубопровода. Неправильный диаметр негативно влияет на качество работы. Сужение магистрали ведет к увеличению внутреннего давления, в результате повышается шум и вибрация.

Если труба для вытяжки имеет большой диаметр, скорость напора снижается, вывод продуктов горения происходит с меньшей результативностью. Восходящие потоки полностью не захватываются и частично переходят в атмосферу помещения.

Диаметр и форма

Воздуховоды круглого сечения отличаются меньшим сопротивлением, чем квадратные и прямоугольные, поэтому используются чаще. В прямоугольных коробах создается определенное препятствие потоку в виде угловых впадин.

Для круглых труб используется диаметр 80 – 100 мм, ходовые размеры прямоугольных коллекторов 100 х 50 или 150 х 80 мм. КПД вытяжки уменьшается, если используется большое число поворотов, поэтому лучше устанавливать печку рядом с отверстием канальной шахты.

Монтаж трубы для вытяжки на кухне


Диаметр трубы вытяжки не должен превышать 3 м

При прокладке учитывается траектория магистрали и ее длина, которую не рекомендуется делать больше трех метров. Вытяжка и воздуховод не ставится напротив вентиляционного отверстия в потолке или стене. Каждый лишний метр протяженности, как и поворот под углом 90°, уменьшает КПД на 5 — 10%.

Нельзя изгибать трубопровод под острым углом, т. к. это приведет к работе вытяжки в перегрузочном режиме. Патрубок вытяжки перекрывает отверстие вентиляционной шахты, поэтому нужно позаботиться об организации естественного проветривания всего кухонного пространства.

Варианты вывода трубы

Магистраль от вытяжки к входу в вентиляционный стояк не всегда органично вписывается в интерьер кухни, поэтому применяется декоративная маскировка. Чаще всего в искусственный короб прячется не только труба, но и сам купол. Для его устройства понадобится каркас из металлических профилированных элементов, который обшивается соответствующей отделкой.

Во втором варианте трубы от вытяжки ставятся еще до отделки стен и потолка, поэтому закрываются пластиком, деревянными панелями или гипсокартоном одновременно с другими поверхностями и смотрятся как единое целое. Недостаток в том, что такие конструкции нельзя почистить без демонтажа отделки.

С одним входом


При наличии одного канала его делят для вытяжки и общей вентиляции

Если в кухне есть только одно вентиляционное отверстие, ведущее в стеновую шахту, нужно поделить его для патрубка от вытяжки и выведения общего воздуха из помещения. Иногда можно немного расширить размеры отверстия, если позволяет конструкция.

Купол вытяжки засасывает отработанные массы только в определенном месте над газовой плитой. Даже большая мощность оборудования не позволяет выводить воздух из удаленных участков кухни. Вентиляция помещения с помощью вытяжного зонта не нормируется в соответствующих документах.

На вентиляционное отверстие ставится двойная решетка, где выводится труба и ставится обратный клапан или монтируется еще один вентилятор. Электричество подключается так, чтобы была возможность переключения между двумя отверстиями забора воздуха.

С двумя входами


Несколько вентиляционных каналов обустраивают в частном доме

Такой вариант редко бывает в стандартных кухнях многоэтажного дома. В стене предусматриваются два вентиляционных канала (помимо санузла), которые не соединяются друг с другом. Если они выводятся в один стояк, при работе вытяжки возникает явление обратной тяги.

Проблема решается, если во время включения купола открывать форточку в кухне, чтобы объем забираемого воздуха соответствовал поступающему и не возникало разрежение. Вторым вариантом является установка в отверстии второго канала обратного клапана, который будет работать только на вывод воздушных потоков.

На улицу

Часто из-за небольших размеров не получается сделать в одном вентиляционном выходе два функционирующих канала для раздельного вытягивания газов и удаления общей массы воздуха. Есть вариант вывести трубу от вытяжки через стену на улицу, а шахтное отверстие снабдить стандартной решеткой для вентиляции.

Обычно вертикальное ограждение в многоквартирном секторе имеет толщину в два с половиной кирпича (510 мм), поэтому для работ приглашаются специалисты с соответствующими бурильными инструментами. Выход из стены закрывается снаружи решеткой, чтобы не проникали птицы. Ставится обратный клапан для предотвращения затягивания холода, когда вытяжка не работает.
