Установка водяных калориферов своими руками

Для улучшения микроклимата в жилых и производственных помещениях устанавливаются особые приборы, нагревающие или охлаждающие воздушные массы, поступающие с улицы. К этой группе относится и калорифер водяной, встраиваемый в каналы приточной вентиляции обслуживаемых объектов. Многим пользователям полезно узнать принцип работы и нюансы конструкции приборов этого класса, вопросы монтажа и подключения калорифера своими руками.

Виды и характеристики

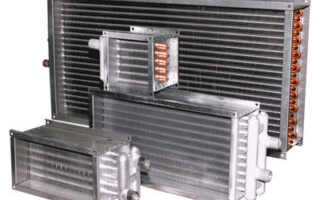

В водяном калорифере функции теплоносителя выполняет вода

Рассматриваемые устройства работают на обычной воде и на других видах энергоносителей. В соответствии с типом используемого источника энергии различают следующие виды калориферных агрегатов:

  • водяные;
  • паровые;
  • электрические.

Воздухонагреватель водяной относится к распространенной разновидности приборов, отличающейся безопасностью, эффективностью действия и простотой обслуживания. Функцию теплоносителя в нем выполняет горячая вода, поступающая из местной сети ГВС или от котла. Калориферы водяные для приточной вентиляции – очень выгодный вариант, отличающийся минимальными затратами на содержание и эксплуатацию. Единственное проблемное место водяного калорифера – сложность монтажа, связанная с подводкой труб централизованного или местного отопления. Такая привязка не позволяет оперативно переносить прибор на новое место.

Калорифер воздушный паровой – полный аналог водяных моделей, отличающийся от них лишь видом используемого теплоносителя. Конструктивное отличие проявляется в большей толщине стенок у трубок из меди (2 мм против 1,5 мм у водяных образцов). Это объясняется значительным давлением в системе, вынуждающим усиливать структуру отводящих каналов.

Характерная особенность паровых агрегатов – быстрый нагрев воды до нужной температуры. Они востребованы на промышленных объектах; использовать их для частных нужд нецелесообразно.


Технические характеристики водяных калориферов

Электрическая калориферная установка не нуждается в теплоносителе, поскольку источником энергии в ней служит сетевое напряжение 220 Вольт частотой 50 Герц. Простота подключения электрических агрегатов обеспечивает мобильность и удобство пользования. Их недостаток – значительное потребление электроэнергии, ограничивающее применение устройств. Они востребованы в ситуациях, когда необходим локальный обогрев при разовых работах (как аварийные или временные источники тепла).

К основным характеристикам калориферов для подогрева воздуха относят:

  • температуру воды на входе и выходе устройства;
  • скорость перемещения носителя по обогревающим каналам;
  • температура воздуха на выходе агрегата;
  • рабочее давление в системе.

При описании устройств также указываются максимальная рабочая температура жидкости, циркулирующей в патрубках, и срок службы изделия.

Принцип действия и особенности конструкции


Основные узлы водяных калориферов

Водяные калориферы устанавливаются на участках с хорошо отлаженной системой теплоснабжения. Высокая эффективность и простота проектного решения гарантируют быстрый нагрев воздуха до температур +70–100 °С. Такие приборы востребованы на следующих гражданских объектах:

  • ангары и спортивные залы;
  • торговые центры и супермаркеты;
  • тепличные конструкции и складские помещения, а также крупные павильоны.

К этой же категории относится большинство помещений значительного объема, нуждающихся в дополнительном обогреве.

Понять принцип действия устройства проще всего, если представить обычный ТЭН. Калорифер точно так же нагревает окружающую среду, но вместо электрической спирали в нем используется набор металлических трубок с циркулирующим по ним горячим теплоносителем.

Процесс обогрева:

  1. Нагретая вода от отопительной системы поступает в теплообменник, набранный из медных, стальных или биметаллических трубок.
  2. Благодаря этому они нагревают воздушные потоки, проходящие через прибор.
  3. Встроенный в систему вентилятор разгоняет нагретый воздух по окружающему пространству.

Особенности конструкции калориферов водяных канальных позволяют обходиться без разогрева носителя, который в готовом виде поступает из сети ГВС. За счет этого удается сэкономить значительные средства.

Типовая схема водяного калорифера – объединение теплообменника, встроенного вентилятора и простейшего конвектора. При правильно подобранной обвязке он подойдет для коттеджей с отлаженной системой вентилирования воздуха.

Рекомендации по монтажу


Напольный монтаж водяного калорифера

Освоить технику монтажа калориферов приточного типа совсем несложно. Потребуется внимательно изучить инструкцию по сборке, а затем строго следовать ее указаниям. Перед началом работ учитывается, что бытовые модели даже сравнительно малого веса навешиваются на основу, прочность которой проверяется заранее. Для этого подойдут крепкие бетонные или кирпичные стены; причем деревянные и гипсокартонные перегородки сразу же выбраковываются. Далее определяются с необходимостью использования термостата защиты от промерзания каналов приточной вентиляции. Если в этом месте возможно понижение температуры ниже нормы – установка термического стабилизатора считается обязательной.

Порядок проведения монтажных работ:

  1. На выбранное место устанавливается металлическая рама в виде кронштейна с отверстиями для крепления корпуса (монтажная консоль).
  2. Подвешивается корпус калорифера, к которому затем в указанной в инструкции последовательности подключаются трубы с комплектом запорной арматуры.
  3. Сюда же монтируется смесительный узел, если его не успели установить до начала монтажных работ.

Монтируют калориферы на бетонные стены под декоративные панели

Врезаться в систему отопления допускается двумя способами. В первом случае применяются соединительные фитинги или муфты с прокладками, а при втором подходе используется сварка. Последний вариант более надежен, но его применение недопустимо при наличии гибких соединений.

Одно из слабых мест монтируемой конструкции – теплообменные патрубки, подвергающиеся постоянным деформациям. Повысить надежность системы в зоне их расположения поможет замена жестких стальных трубок гибкими шлангами. Такой прием приведет к снижению нагрузки на патрубки, которые в местах сочленения дополнительно уплотняются посредством герметичного состава.

Если корпус калорифера закреплен на неподвижной и прочной основе, допускается подключение посредством жестких труб. Если при эксплуатации предполагается перенос или смещение прибора с рабочего места, необходимо использовать гибкую подводку. На завершающей стадии монтажа прибор поверяется на работоспособность.

Непосредственно перед тестированием потребуется удалить отработанный воздух из отводных каналов, а также проверить состояние вентилей и направляющих жалюзи.

Основы эксплуатации водяных агрегатов


Степень IP в помещениях повышенной влажности должна быть не менее 66

Чтобы калорифер для вентиляции служил долго и исправно выполнял свои функции, необходимо придерживаться следующих правил:

  • следить за качественным составом воздуха в обслуживаемом помещении – с требованиями, предъявляемыми к этому показателю, можно ознакомиться в ГОСТ 12.1.005-88;
  • монтаж системы проводить в строгом соответствии с прилагаемой инструкцией и с учетом рекомендаций производителя;
  • не повышать температуру теплоносителя выше предельного значения (+ 190 °С);
  • при эксплуатации не превышать допустимые нормы по давлению (порядка 1,2 МПа);
  • после длительного охлаждения обслуживаемого помещения прогревать его постепенно (примерно на 30 °С в час);
  • следить за тем, чтобы окружающая температура не опускалась ниже 0°С, что может привести к прорыву трубок теплообменника.

Если калорифер предполагается использовать в помещении с повышенным уровнем влажности, степень пыле- и влагозащищенности прибора не должен быть менее IP66.

Заниматься самостоятельным ремонтом прибора в случае его поломки не рекомендуется. Нужно обратиться в сервисный центр и доверить восстановление дорогостоящего аппарата профессионалам.

Перед покупкой желательно определиться с мощностью, потребляемой от сети.

Преимущества и недостатки использования калорифера водяного


В устройствах можно менять давление и температуру теплоносителя

Достоинства калориферов, подключаемых к централизованной системе ГВС:

  • простота установки, сравнимая с теми же операциями для отопительных труб;
  • высокая скорость нагрева помещений произвольного размера;
  • эксплуатационная безопасность;
  • возможность регулировки потока нагретого воздуха;
  • выверенный и строгий дизайн.

Основное его преимущество в сравнении с другими моделями – отсутствие дополнительных финансовых вложений (помимо расходов при покупке нового агрегата).

Существенным недостатком водяных калориферов считается невозможность использования в бытовых условиях. В этом случае их заменяют электрическими устройствами, требующими строгого контроля потребления электроэнергии. Еще один минус приборов – недопустимость эксплуатации в неотапливаемых помещениях, где температура опускается ниже 0°С.
