Системы и схемы вентиляции панельных домов

Вентиляция в панельном доме представляет собой сложную коммуникацию. Без нее невозможно обеспечение нормальных условий проживания для человека. Система планируется на этапе проектной разработки здания. Монтируется параллельно с иными коммуникациями.

Как устроена вентиляция в панельном доме

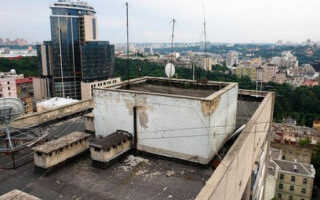

Вентиляция в старых панельных домах устроена по принципу естественного обмена с выходом шахты на крышу

Всего различают три вида вентиляции:

  • Естественная. Подразумевает приток свежего воздуха в окна, дверные щели, проёмы и его отток через вентиляционную шахту. Здесь свою роль выполняет разница давления между воздухом на улице и в помещении. Именно естественная вентиляционная система имеет место в панельных 5-ти, 9-ти и других многоэтажках.
  • Комбинированная. Здесь приток или вытяжка воздуха осуществляется по принципу принуждения.
  • Принудительная. Чаще её монтируют в кухне, ванной или туалете как дополнительную коммуникацию. Механизм представляет собой вентилятор, который устанавливают в вентканал шахты. Он активно вытягивает воздух, вынуждая помещение наполняться свежими воздушными массами.

В целом вентиляционная система в многоэтажке позволяет осуществить воздухообмен. Отработанный воздух всегда уходит в вентиляционную шахту в панельном доме через выходные отверстия вверху под потолком. Тяга же образуется благодаря имеющимся щелям, зазорам, системам микропроветривания.

Так как многие предпочитают устанавливать стеклопакеты и дверные полотна повышенной герметичности, приток свежего воздуха в помещение нарушается. Воздухообмен усложняется, неприятные запахи дольше остаются в комнате.


Общий вертикальный канал — вид изнутри

Различают несколько видов устройства вентиляционной системы в многоэтажках:

  • Коммуникация с вертикальными каналами. Её чаще всего делают в 9-этажных домах, поскольку тянуть горизонтальный вентканал к каждой квартире чересчур затратно. К такому общему каналу присоединяются вертикальные шахты от каждой квартиры.
  • Шахта без сборных каналов. Здесь от каждой квартиры вверх уходят вентканал и выводится за переделы кровли. Эту систему вентиляции в панельном пятиэтажном доме использовали раньше при строительстве.
  • Горизонтальные сборные каналы. В этом случае от каждой квартиры собирается вертикальная шахта, которая вверху врезается в общий горизонтальный канал с выводом на улицу.
  • Вентиляция чердачная. Это самый старый способ организации вентиляционной системы. Чердак под неё нужно утеплять. Здесь каналы тянутся от каждой квартиры на чердак, оттуда впадают в общую шахту и уходят за пределы крыши.

Запрещено предпринимать какие-либо действия по ревизии, очистке или модернизации вентиляционных шахт в многоэтажном доме своими силами.

Действующие нормативы


Приточно-вытяжная вентиляция с рекуперацией в панельном доме

При устройстве вентиляционных систем действуют рекомендации СНиП. Коммуникация должна отвечать таким требованиям:

  • пропускания способность, отвечающая проекту постройки;
  • герметичность;
  • пожаробезопасность;
  • соответствие санитарно-гигиеническим нормам.

Последние выглядят так:

  • Для спален и жилых комнат скорость воздухообмена должна составлять 30 м3/час из расчета на одного жильца.
  • Гардероб и кладовая. 10-15 м3/час.
  • Кухня. Тут ситуация зависит от типа варочной поверхности. Для электроплиты — 60 м3/час. Для газовой плиты на две конфорки — 90 м3/час. На четыре конфорки — 120 м3/час.
  • Туалет и ванная. Для совместного санузла — 50 м3/час. Для раздельных комнат — 25 м3/час.

Если помещение плотно обставлено комнатными цветами или в квартире много курят, нормативных 30 м3/час для жилья — мало. Нужно увеличивать показатель воздухообмена в два раза. То же самое нужно для комнат с повышенной влажностью.

Слишком сильная и слишком слабая вентиляции не подходят для дома. Мощная будет вытягивать зимой все тепло, а слабая не справится с неприятными запахами.

Как проверить вентиляцию в панельном доме


Вентиляция работает плохо, так как пламя не наклоняется в сторону вытяжки

Один из самых простых способов проверить работу коммуникации изнутри — поднести к вентиляционной решётке кусочек бумажной салфетки или туалетной бумаги. Если они пристанут к решётке, вентиляция работает. Если упадёт — есть проблемы с оттоком отработанного воздуха.

То же самое можно сделать с помощью огонька свечи или зажигалки. Если пламя тянется в сторону канала, с системой все хорошо. Если тянется вверх, работа коммуникации некорректна.

Когда нужно менять естественную вентиляцию на принудительную

Принудительная вентиляция нужна в следующих ситуациях:

  • невозможность притока воздуха извне по причине особенностей конструкции дома;
  • воздух снаружи не соответствует санитарным нормам (сильно загрязнён промышленными предприятиями неподалёку, многочисленными авто и пр.);
  • высокая протяженность вентиляционной шахты, что снижает её эффективность;
  • повышенная изоляция стен.

Устраивать дополнительные механизмы для усовершенствования вентиляционной системы самостоятельно не рекомендуется. Есть риск нарушить работу всей коммуникации, испортить ранее спроектированную схему. Этим должны заниматься только специалисты. Максимум, что имеют право сделать жильцы, – снять вентиляционную решётку, помыть её и вернуть обратно.

Часто владельцы квартир устанавливают дополнительное механическое оборудование в кухне, ванной или туалете. Здесь важно соблюдение основного правила — механизм должен быть регулируемым (вкл./выкл.). В противном случае в остальных комнатах дома воздух может стать затхлым, сырым. При механических устройствах воздушные массы будут двигаться по закону аэродинамики туда, куда сильнее тянет.

Установка дополнительной вентиляции


В ванной панельного дома устанавливают осевой вентилятор для устранения влажности

Для кухни чаще выбирают бытовые вытяжки. Производитель предлагает рециркуляционные и проточные агрегаты. Первые просто пропускают загрязнённые массы через фильтры и снова впускают их в помещение. Вторые напрямую соединены с вентканалом. С учётом того, что кухонная вытяжка эксплуатируется от 1 до 3 часов в день, в качестве вспомогательной системы она незаменима.

В санузле чаще предпочитают организовать осевой радиальный вентилятор. Сделать это несложно. Достаточно удалить решётку шахты в ванной или туалете и внедрить туда механизм. Позже вентилятор подключают к системе электропитания, соблюдая все нормы и требования по пожаробезопасности. Желательно, чтобы вентилятор запускался от выключателя снаружи помещения. После всех работ шахту снова закрывают вентиляционной решеткой.

Если в квартире санузел раздельный, желательно установить вентилятор на оба помещения. В продаже есть специальные решётки, у которых уже предусмотрены гнезда для установки вентилятора. Перед проведением подобных работ нужно проконсультироваться со специалистом. Вполне вероятно, что коммуникация в квартире работает исправно и менять ничего не нужно.

Запрещено произвольно закрывать, перекрывать окна вентиляционного стояка во время ремонта.
