Процесс выбора и обустройства системы вентиляции в доме заставляет перебрать много вариантов. Достаточно ли будет приточно-вытяжной вентиляции или есть нужда в принудительном вентилировании помещения?

Вдруг зимой воздухообмен станет причиной потери тепла, и придется дополнительно обогревать комнаты? А если в жаркое время года во время проветривания нагретый воздух будет проникать в жилище?

Решить задачу создания оптимального микроклимата при эффективном воздухообмене поможет приточно-вытяжная установка с рекуператором.

Что такое рекуператор

схема работы рекуператора

Что такое рекуператор в системе вентиляции? Это устройство, работающее по принципу кондиционера. Оно также вентилирует помещение, принося в дом либо теплый, либо охлажденный свежий воздух.

Рекуператор подогревает или охлаждает приточный воздух по принципу теплообмена. Добиться необходимой температуры можно за счет обмена тепловой энергией между входящим и выходящим потоком.

Устройство и принцип действия приточно-вытяжной вентиляции с рекуперацией тепла

схема вентиляции с рекуператором

Система вентиляции с рекуперацией тепла преследует цель забрать тепло из использованного воздуха, который нагрелся в помещении. Устройство отдает полученное тепло чистым воздушным массам, поступающим в дом.

Температура струи воздуха на входе напрямую зависит от нагрева выходящего потока. Если рассматривать принцип работы рекуператора в обратном направлении, то получится, что система будет охлаждать приток воздуха, нагревая при этом отток.

Благодаря такому принципу действия получается экономия тепла в зимнюю стужу и охлаждение помещения в летнюю жару.

Устройство может быть установлено не только в приточно-вытяжных системах. Многие модели эффективно работают без электричества и не издают много шума.

Преимущества использования рекуператоров

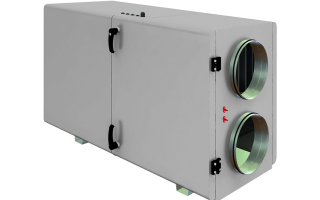

рекуператор

Если в помещении установлена вентиляция с рекуперацией, то преимущества ее использования очевидны. При проветривании комнаты в зимний мороз очищается воздух и не теряется тепло.

В летний зной поступает прохладный чистый воздух, который дополнительно прошел через фильтр и избавился от пыли. Весь процесс происходит автоматически.

Использование таких систем имеет следующие плюсы:

  • экономия средств на покупке вентилятора;
  • исключение потерь тепла;
  • очищение помещения от пыли и запахов;
  • легкость в монтаже;
  • простота эксплуатации и обслуживания;
  • автоматическая работа;
  • длительный срок службы.

Для чего еще в системе вентиляции нужно такое теплообменное устройство:

  • Эффективное проветривание помещения позволяет не только очистить воздух от пыли и запахов, но и увлажнить сухой воздух и, наоборот, осушить влажный. В доме обеспечивается постоянное проветривание без сквозняков.
  • В домах с повышенной влажностью такой прибор будет особенно полезен для создания благоприятного микроклимата.
  • Экономия тепловой энергии. Такая установка экономит тепло, а значит, и деньги потребителя. Благодаря нагретому потоку воздуха, выходящего из дома, будет повышаться температура поступающего с улицы, и зимой можно забыть об обогревателе.
  • Не нужно находиться постоянно дома и следить за тем, чтобы открытые для проветривания окна своевременно закрывались. Без постороннего вмешательства система обеспечит оптимальную температуру воздуха.
  • Очистка воздуха. Наличие в теплоэнергетической установке фильтров избавит помещение от попадания в дом вредных газов, пыли и грязи с улицы. Для получения свежего очищенного воздуха важно своевременно проводить замену воздушного фильтра.

Виды и характеристики рекуператоров

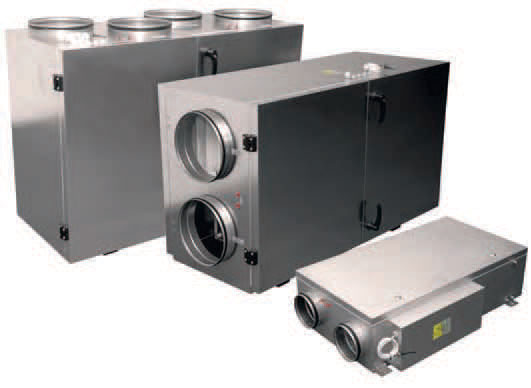

разные рекуператоры

Использование тепла комнатных воздушных масс для подогрева уличного потока — принцип действия всех рекуператоров.

Различают несколько видов таких устройств:

  • пластинчатый;
  • роторный;
  • крышный;
  • рециркуляционный водяной.

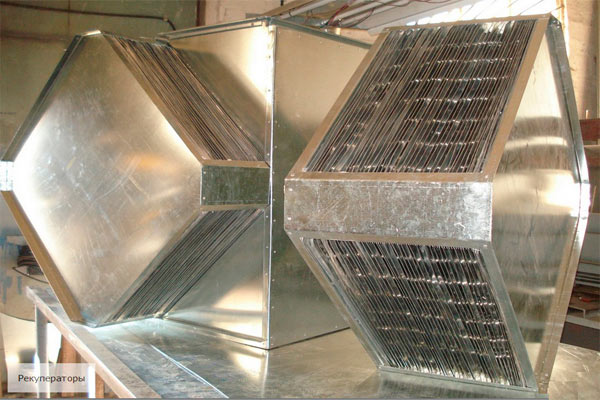

Пластинчатый аппарат — самая надежная и компактная приточно-вытяжная установка с рекуперацией тепла.

В ее корпусе расположены легкие металлические пластины, благодаря чему один большой поток воздуха разделяется на более узкие. Проходя через пластины, наружный воздух подогревается за счет теплого домашнего.

В летний зной принцип действия обратный. Появляющийся конденсат удаляется при помощи специальных отводящих желобков.

Минусом такого оборудования является плохая работа в морозную погоду — конденсат замерзает, и образуется лед.

Роторный рекуператор осуществляет движение воздушных потоков за счет мелкоячеистого барабана. Вращаясь, барабан-теплообменник нагревается от выходящего воздуха, затем передает тепло входящему воздушному потоку.

В таком устройстве конденсат не замерзает, а увлажняет приходящий воздух.

Слабое место таких агрегатов – недолговечность вращающихся деталей и высокое энергопотребление.

Крышный рекуператор имеет возможность перерабатывать большие объемы воздушных масс. Он работает по принципу пластинчатого устройства.

Но такой агрегат невыгодно использовать в квартире или в частном доме. Устанавливаются они на крыше и применяются в основном в производственных цехах или больших торговых залах.

Рециркуляционный водяной агрегат имеет наиболее сложную конструкцию. Тепло в такой рекуперационной установке передается через теплообменник с жидкостью.

Принцип действия: воздух из помещения греет воду, а она уже нагревает приходящий снаружи воздух.

Минусом отмечается высокая цена. Ставить в квартире или небольшом частном доме такое устройство невыгодно.

Выбор рекуператора

схема приточной вентиляции

При выборе вентиляционной установки с рекуперацией тепла обязательно учитывают:

  • производительность устройства (расчет лучше доверить специалистам);
  • размеры помещения;
  • место нахождения (на улице или в помещении);
  • возможность самостоятельного обслуживания;
  • энергопотребление оборудования.

Расчеты

схема вентиляции

При расчете производительности приточно-вытяжной вентиляции с рекуперацией тепла определяется, какой объем воздуха поступит в комнату за один час. При вычислениях необходимо учитывать разные параметры — от сечения каналов до кратности воздухообмена.

Существует упрощенный метод вычисления, который поможет выбрать оптимальный агрегат. Производительность зависит от норматива расхода воздуха за один час на одного человека.

Усредненная величина — 30 м3/час. Например, если в доме будут жить 3 члена семьи, то приобретаемая установка для вентиляции должна работать с эффективностью не менее 90 м3/час.

Расчет коэффициента полезного действия аппарата можно самостоятельно провести по следующей формуле:

величина L – потребление воздушных масс;

t1 – температура воздуха в приточном канале;

t2 – температура выходящего из дома воздуха;

0,335 – постоянная величина (региональный коэффициент).

Производительность рассчитывается так:

Q – затраты на подогрев или охлаждение воздушного потока;

N – коэффициент полезного действия агрегата.

Критерии выбора

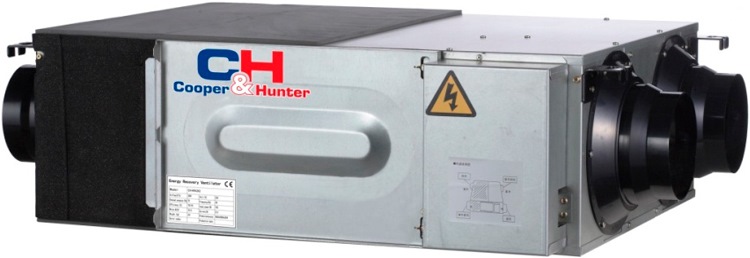

рекуператоры

При имеющемся многообразии установок можно без труда выбрать подходящую модель. Если устройство предназначается для частного дома, то подойдет пластинчатый прибор. Он долго служит и не требует особого ухода в процессе эксплуатации.

Такой вариант приточно-вытяжной установки с рекуперацией тепла лучше всего подходит для обустройства эффективной вентиляции в квартире. Она занимает мало места и не шумит при работе.

Если прибор выбирается для промышленных нужд, то лучше приобретать роторный вариант. Благодаря высокой эффективности он справится с большими объемами воздушных масс.

Стоимость также играет немаловажную роль при выборе модели.

Важно! Перед покупкой прибора для квартиры или частного дома важно тщательно изучить все типы рекуператоров и их принцип действия. Не исключено, что перед установкой понадобится выполнить подготовительные работы или даже создать проект.

Приобретать агрегат для дома лучше с надежной автоматикой. При длительной непрерывной работе прибор она защитит от всевозможных сбоев. На сегодняшний день прибор должен обладать такими функциями, как:

  • отдельное управление приточным и вытяжным механизмом;
  • управление увлажнением;
  • управление кондиционированием.

Современные модели могут обладать следующими опциями:

  • электрические нагреватели воздуха;
  • система поддержания определенного уровня расхода воздуха;
  • регулировка потока воздуха в зависимости от количества углекислого газа в канале вытяжки;
  • таймер на несколько функций;
  • улучшенный фильтр.

Чтобы выбрать подходящую приточно-вытяжную установку с рекуперацией тепла, нужно учесть свои потребности и возможности современной системы.

Изготовление рекуператора своими руками

Для экономии средств на покупке рекуператора для дома можно изготовить его своими руками. Потребуется лишь желание и набор доступных материалов:

  1. два листа стали и металлические уголки;
  2. короб из дерева для корпуса;
  3. герметик;
  4. измеритель давления;
  5. теплоизоляционный материал.

Стальные листы толщиной 4 мм нарезать болгаркой на прямоугольные пластины примерно 20 × 30 см в количестве не менее 70 шт. Сложить их друг на друга, промазывая клеем и прокладывая между каждым слоем теплоизоляционный материал.

.

В корпусе, изготовленном по размеру пластин, по сторонам делаются отверстия, идентичные сечению воздуховодов.

В отверстия монтируются пластмассовые фланцы, в них вставляются пластиковые воздуховоды, все стыки тщательно обрабатываются герметиком. В нижней части выводится желобок для конденсата.

Устройство из пластин устанавливается в корпус. Стенки корпуса снаружи обложить любым теплоизоляционным материалом и прочно его закрепить. Уложить подготовленную модель в деревянный короб.

Для дополнительной шумоизоляции можно обклеить короб пенопластом. Осмотреть прибор, при обнаружении зазоров или щелей необходимо заполнить их силиконовым герметиком.

Чтобы исключить появление наледи, в месте прохождения теплого потока воздуха устанавливают датчик давления. Конструкция готова к установке в общую систему вентиляции.

Соединяют конструкцию, промазывая стыки герметиком. Далее все по предыдущей схеме. Принцип работы получается тот же, только в качестве распределителя тепла выступают не пластины, а трубы.

Эффективность самостоятельно изготовленного устройства может достигать 65%. Для создания в доме оптимальной температуры в разное время года такой энергоэффективный агрегат вполне подойдет.

Рекомендации по установке

Установка системы рекуперации воздуха в квартире выполняется в жилой комнате, где постоянно собирается наибольшее количество человек.

Желательно, чтобы трубы вентиляции с рекуперацией находились в отапливаемых помещениях. Если такой возможности нет, их необходимо будет хорошо утеплить.

Лучше располагать устройство возле оконного блока, не ниже 1 метра от поверхности снежных заносов. Оптимальной будет наветренная сторона дома, чтобы снизить попадание пыли и мусора с ветром.

Нельзя выполнять монтаж прибора около внешнего блока кондиционера, так как отработанный воздух из него может оказаться в рекуператоре.

Также следует избегать нахождения рядом дымоходов, различных труб из которых возможно появление загрязненного воздуха.

Делается специальным инструментом сквозное отверстие в стене. Сечение отверстия зависит от типа рекуператора. Подходить к этому этапу нужно ответственно, диаметр должен точно подходить под прибор.

Во избежание проблем с установкой лучше это доверить специалистам, а дальнейшее обслуживание можно будет выполнять самостоятельно строго по инструкции к устройству.

Итоги и выводы

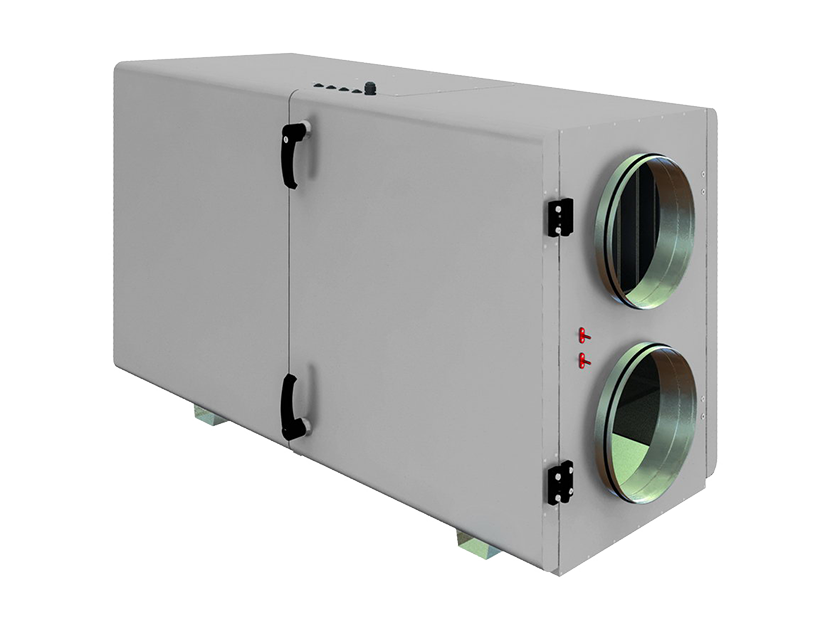

пластинчатый рекуператор

Использование рекуперации тепла в системах вентиляции помогает не только сделать воздух чистым, но и создает оптимальный микроклимат в помещении в любое время года.

Многообразие моделей позволяет выбрать подходящий вариант, а возможность провести расчеты и установку своими силами сэкономит бюджет.

Монтаж и обслуживание системы в соответствии с инструкцией обеспечит длительную и эффективную эксплуатацию.
