Подготовка и последовательность работ по монтажу гофры для вытяжки (системы вентиляции) на кухне

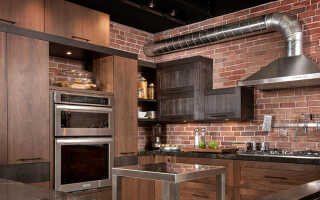

кухонная вытяжка с металлической гофрой

Многие домовладельцы предпочитают выполнять монтажные работы своими руками, экономя на услугах специалистов.

Рассмотрим подробнее, как правильно провести самостоятельный монтаж гофры для кухонной вытяжки, какие подготовительные действия облегчат процесс установки и на какие характеристики следует обращать внимание при выборе воздуховода.

Разновидности и характеристики гофрированных труб для вытяжки

гофрированная труба

Конструктивные особенности легли в основу классификации воздуховодов.

Различают следующие виды гофрированных труб:

Спирально-навивные. Производятся из металла. Изготавливают гофрированную трубу для кухонной вытяжки чаще всего из пищевого алюминия. Конструкция позволяет изделию растягиваться, увеличиваясь в длине до трех раз. Недостатком является невозможность возврата к исходной форме.

Каркасные гофрированные трубы. Состоят из металлического каркаса, выполненного из стальной проволоки, обтянутого либо фольгой, либо полимерным материалом. Изделия легко меняют форму, растягиваясь и возвращаясь к первоначальным размерам.

Классификация по материалу изготовления включает следующие разновидности воздуховодов:

  • изделия из оцинкованной стали;
  • трубы из нержавейки;
  • алюминиевая продукция;
  • изделия с текстильным покрытием;
  • полиэтиленовые трубы;
  • воздуховоды из поливинилхлорида.

К отдельной разновидности гофры относятся утепленные изделия. Его конструктивной особенностью является слой минеральной ваты, прикрытый алюминиевой фольгой. Такие воздуховоды допускается применять для любых вентиляционных систем.

Оптимальным вариантом для обустройства систем бытовой вентиляции специалисты считают стальную и алюминиевую продукцию.

Правила выбора гофры для вытяжки

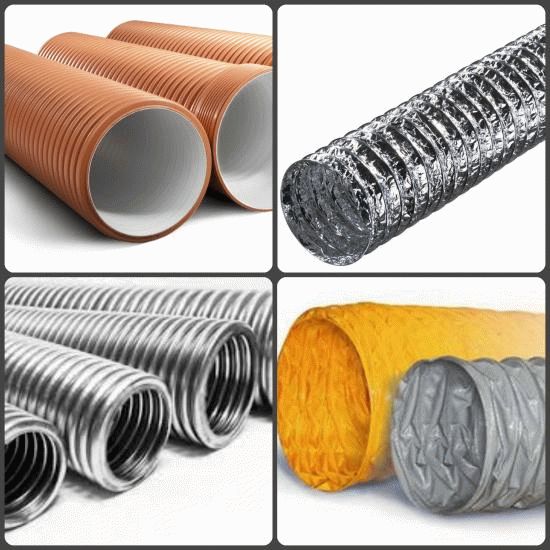

гофрированные воздуховоды

Весьма обширный ассортимент гофрированных труб, предоставляемый производителями, затрудняет процесс правильного выбора.

Для приобретения подходящего изделия необходимо руководствоваться качественными характеристиками воздуховода, размером и материалом изготовления.

Подбирая диаметр изделия, следует учитывать необходимость соответствия выходному патрубку вытяжного устройства. Наиболее ходовыми размерами воздуховодов считаются диаметры сечения 100, 120 и 150 мм.

Для определения подходящего размера рекомендуется обстоятельно изучить инструкцию к вытяжке. В ней содержится требуемая информация, позволяющая сделать правильный выбор.

Допускается использовать сечение большего размера. Трубу меньшего диаметра, чем выход вытяжного устройства, выбирать категорически запрещено.

Определяясь с длиной приобретаемого изделия, необходимо учитывать особенности конструкции гофры. При установке труба растягивается.

Подбирая требуемую длину воздуховода, следует определить размер в выпрямленном виде и дать полуметровый запас с расчетом на изгибы.

Инструменты и материалы

монтаж гофры

Возможно самостоятельное подключение гофры к кухонной вытяжке.

Для этого домашнему мастеру потребуется:

  • гофрированная труба с диаметром, соответствующим габаритам вытяжного устройства;
  • комплект хомутов подходящего размера;
  • решетка для вентиляционного отверстия;
  • набор крепежных элементов (саморезов);
  • специальное герметизирующее средство на силиконовой основе.

Если сечение гофры не совпадает с диаметром вытяжки, для стыковки отвода с воздуховодом используют переходники.

Порядок установки трубы для вытяжки

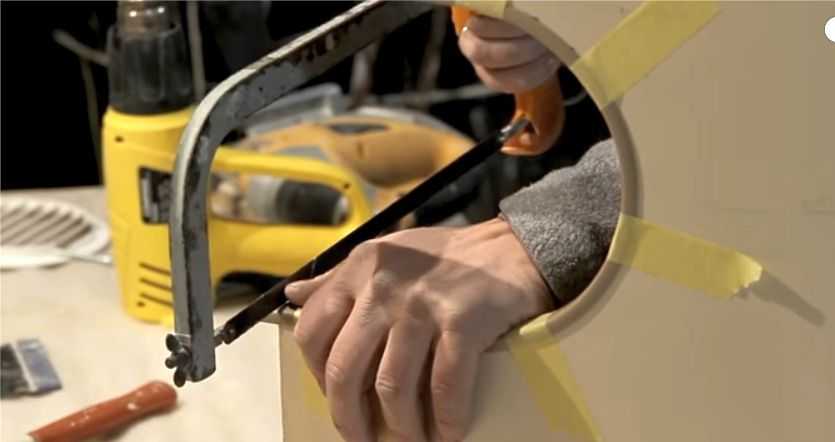

процесс монтажа вытяжки

Процесс собственноручного монтажа не представляет особых сложностей даже для начинающих мастеров.

Однако перед тем как самостоятельно установить алюминиевую гофру на вытяжку на кухне, обязательно следует обстоятельно изучить инструкцию к бытовой вентиляционной системе и ознакомиться с рекомендациями специалистов.

Процесс монтажа состоит из поочередного выполнения нескольких простых действий. Их стоит рассмотреть подробнее.

Подготовительный этап

крепление гофры хомутом

Первым важным шагом является приобретение необходимых материалов и комплектующих для монтажа. От правильного выбора зависит качество установки, влияющее на эффективность и функциональность будущей вентиляционной системы.

Немаловажное значение имеют технические характеристики материала.

Начинать процесс самостоятельного монтажа рекомендуется с выполнения подготовительных мероприятий.

Специальная решетчатая перегородка с фланцем и обратным клапаном, закрепленная в вентиляционном отверстии, не позволит воздуховоду полностью перекрыть вытяжку.

Решетка обеспечивает естественную циркуляцию атмосферных масс на кухне, а фланец – принудительную. При наличии дополнительного отверстия системы вентиляции допускается закреплять гофру в одном наглухо, а во втором можно устанавливать вентиляционную решетку.

Не рекомендуется применять для фиксации элементов конструкции клей или герметик, поскольку в будущем, возможно, понадобится демонтаж вентиляционной системы.

Процесс установки

При монтаже монтажу гофрированного воздуховода последовательно выполняют следующие действия:

  • на основании проекта составляется чертеж с разметкой. При планировании размещения гофры необходимо учитывать расположение предметов кухонного интерьера. Маршрут воздуховода должен быть максимально коротким, с минимальным количеством переходов, изгибов и поворотов;
  • подбираются отрезки трубы с расчетными размерами согласно проекту. Для обеспечения требуемой длины можно разрезать трубу;
  • перед тем как окончательно закрепить гофру, на горловину вытяжки устанавливают специальный редуктор. Универсальность размеров переходника позволяет соединять с вентиляционной системой трубы большего диаметра;
  • чтобы разобраться, как правильно крепить гофру к кухонной вытяжке, следует обстоятельно изучить инструкцию по установке оборудования. Там указано, что трубу необходимо соединять с раструбом вентиляционного устройства;
  • перед тем как надеть рукав из гофры на вытяжку, следует надежно закрепить редуктор. Для фиксации переходника рекомендуется применять герметик;
  • рукав закрепляется особым хомутом. Надежность фиксации обеспечивается специальным винтом;
  • гофра протягивается к вентиляционному отверстию. Требуемой длины добиваются растягиванием изделия;
  • при значительном удалении вентиляционного канала от вытяжки воздуховод фиксируют к стене специальными хомутами на кронштейнах. Расстояние между крепежными элементами не должно превышать одного метра;
  • Устанавливается вентиляционная решетка. Рекомендуемым способом крепления являются саморезы;
  • гофрированную трубу вставляют во фланец решетки. Специальный хомут используется для обеспечения надежной фиксации;
  • вытяжное устройство подсоединяется к электропитанию, затем проверяют функциональность системы.

Особенности соединения труб вытяжки между собой

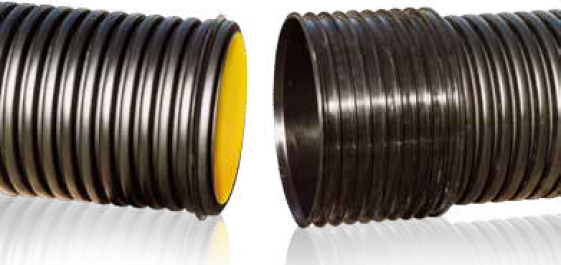

соединение гофры с гофрой

Оптимальное расстояние между вентиляционным каналом и вытяжкой составляет не более двух метров. Превышение данного показателя негативно отражается на эффективности работы бытового прибора, снижая его производительность.

Невозможность максимального приближения вытяжного механизма к шахте приводит к необходимости увеличения длины воздуховода.

Простейшим способом соединения участков трубы специалисты признают использование специальной клейкой ленты или алюминиевого скотча. Самый эффективный метод заключается в максимально плотном соединении двух отрезков.

Затем место стыковки закрепляется липкой полосой. Использование скотча обеспечивает надежность фиксации и параллельно защитит вентиляционный канал от разгерметизации.

Вторым способом состыковки отдельных участков гофры, требующейся для соединения с кухонной вентиляцией, является применение специально подобранных по размеру воздуховода хомутов.

Предварительно на края подлежащих стыковке отрезков наносится слой силиконового герметика. Подготовленные части заправляются в хомут. Для повышения эффективности фиксации используются винты.

В заключение

финальная установка гофры вытяжки

Для экономии многие владельцы квартир стараются выполнять ремонтные мероприятия своими силами, не прибегая к услугам специалистов. Обустройство кухонной вентиляции не представляет проблемы.

Домашнему мастеру необходимо обладать элементарными навыками владения обычной отверткой и ножницами.

Разобраться, как самостоятельно подключить гофру к вытяжке, учитывая все нюансы процесса монтажа, помогут рекомендации профессиональных строителей. Наградой за усилия станет оптимальный микроклимат в помещении кухни.
