Основные виды воздуховодов и их характеристики

Системы циркуляции воздуха в помещении сегодня существуют нескольких типов, каждый из которых подразумевает наличие таких конструктивных узлов, как воздуховоды для вентиляции. Данные элементы в обязательном порядке должны выполнять целый ряд функций, а их эффективность определяется в первую очередь формой, используемым материалом и размером сечения.

Задачи, выполняемые вентиляционными каналами

Какие бывают формы воздуховодов

Для того чтобы воздуховоды для вентиляции обеспечивали высокую эффективность работы системы, необходимо учитывать ряд параметров, среди которых:

  • шумоизоляция;
  • герметичность;
  • теплоизоляция;
  • максимально возможная компактность, но без потерь функциональности;
  • прочность (данный параметр зависит от типа вентиляционной системы).

Однако решающими характеристиками при выборе конструкции и материала воздуховодов всё же является площадь сечения, его форма, а также непосредственно сама конструкция канала. Изменяя данные значения, можно воздействовать на все прочие способности вентиляции. К примеру, недостаточные размеры воздуховода приведут к тому, что мощный поток воздуха, проходя по узкому каналу, создаст дополнительные нагрузки на конструкцию, а также шумовой эффект.

Если возникновение лишнего шума ещё можно стерпеть, то повышенное давление на стенки воздуховода может привести к плачевным результатам, при этом наиболее худшим из возможных сценариев будет деформация с последующим разрушением отдельных участков вентиляционных каналов. Такой исход напрямую связано с работоспособностью вентиляционной системы.

к содержанию ↑

Виды материалов

С учётом развития технологий пользователю предлагается довольно широкий выбор вентиляционных каналов из разных материалов, каждый из которых рассчитан на собственные нагрузки и задачи. Различают:

Металлические воздуховоды для вентиляции.

Воздуховоды сделанные из металла

Данный вид чаще всего используется в промышленных целях, на производстве, где необходимо обслуживать большие площади и при этом выдерживать оказываемую на вентиляционную систему нагрузку. Такие конструкции могут быть выполнены из оцинкованной, нержавеющей стали, а также на основе сварных участков из чёрной стали. Воздуховоды для вентиляции оцинкованные являются наилучшим вариантом, когда проектируется вентиляционная система крупномасштабных зданий.

Данный материал способен обеспечить необходимый уровень герметичности, а также выдерживать высокие нагрузки. Пожалуй, наиважнейшим достоинством является устойчивость к образованию коррозии.
Сегодня производители предлагают самые разнообразные формы воздушных каналов с использованием этого материала.

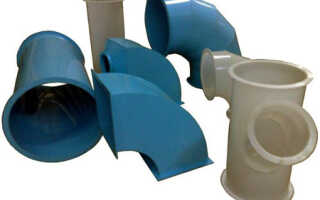

Пластиковые воздуховоды для вентиляции. Удобство такой конструкции заключается в возможности собрать вентиляционную сеть практически любой конфигурации. Это обеспечивается многообразием конструктивных элементов: тройников, угольников, переходников. Воздуховоды пвх для вентиляции имеют разнообразное целевое назначение, их можно использовать для организации жилых домов, квартир, ресторанов, баров, торговых центров, одним словом, для любых гражданских объёктов.

Среди свойств данного материала можно выделить отличную тепло- и шумоизоляцию, низкую сопротивляемость проточному воздуху, а также привлекательный внешний вид. Решив применить пластиковые воздуховоды для вентиляции размеры можно подобрать из ряда стандартных: 110х55, 120х60 и 204х60 мм в случае, если используются прямоугольные конструкции, а также диаметры 100-1250 мм, когда проектируется вентиляционная система на основе круглых каналов.

Приняв решение использовать пластиковые воздуховоды для вентиляции цена их может варьироваться в зависимости от размеров, длины, количества соединительных элементов. Так, стоимость каналов прямоугольного сечения за 1 м находится в пределах от 350 до 540 руб. Если речь идёт о круглом сечении, то за каждый метр нужно заплатить порядка 220-280 руб.

к содержанию ↑

Формы сечений воздуховодов

Все существующие ныне вентиляционные каналы подразделяются на типы в зависимости от формы их сечений. Различают:

Схема прямоугольного воздуховода

Прямоугольные воздуховоды для вентиляции. Располагают рядом преимуществ перед прочими видами. Например, монтаж данной конструкции не требует дополнительного крепежа, с учётом прямых линий можно добиться максимально плотного прилегания деталей к поверхностям. Во время монтажа экономится пространство, так как воздуховоды для вентиляции пластиковые прямоугольные занимают в два раза меньшую площадь, что объясняется соответствием одной линии данного типа каналов двум линиям круглого сечения.

Круглые воздуховоды для вентиляции. Огромное количество размеров позволит подобрать конструкцию с учётом индивидуальных особенностей помещения в каждом конкретном случае. Размерный ряд от 100 мм в диаметре до 1250 регламентируется государственным стандартом и обслуживает как небольшие, так и крупные площади различного целевого назначения. Круглая форма сечения будет предпочтительнее, исходя из свойств данной конструкции, которые обеспечивают повышенную герметичность.

Нередко подобные воздуховоды комплектуются слоем изоляции, что позволит в дальнейшем сэкономить на прокладке дополнительных теплоизоляционных материалов. Дополнительно ко всему очень распространены гибкие воздуховоды для систем вентиляции с круглым сечением. Данный вариант конструкции выполняется на основе гофрированного материала, а это в значительной мере упрощает монтаж вентиляции. Среди преимуществ можно выделить также отличные аэродинамические качества. Воздуховоды гофрированные для вентиляции очень гибкие и способны укладываться под различными углами.

Данная конструкция вентиляционных каналов пользуется популярностью, в особенности, если требуется реорганизовать существующую систему вентиляции в квартире. Приняв решение использовать гибкие воздуховоды для вентиляции цена может составлять как 400 руб за канал длиной 10 м, так и 3 000 руб. В ценообразовании при этом участвует размер диаметра, марка производителя, а также наличие или отсутствие изоляционных материалов.

Сравнительный анализ различных форм и сечений вентиляционных каналов представляет положительные результаты в пользу данной конструкции. Но при выборе следует руководствоваться также таким параметром, как выдерживаемое давление.

Если применяются воздуховоды для вентиляции гибкие, то в этом случае можно дополнительно сэкономить на крепёжных элементах, так как особенностью данного вида каналов является простота монтажа и возможность прокладки воздуховодов даже в наиболее труднодоступных местах. Многие ошибочно полагают, что такая конструкция недостаточно прочна и, как следствие, недолговечна. Это заблуждение, так как при производстве гибких вентиляционных каналов учитываются специальные стандарты, которые регламентируют выдерживаемые вентиляционными каналами нагрузки.
