Монтаж потолочно-проходного узла для дымохода

Использование открытых отопительных систем в частных строениях опасно тем, что в определенных ситуациях может привести к пожару. Входящая в их состав труба для отведения дыма нагревается настолько, что при контакте с горючими веществами возможно возгорание. К важнейшим элементам ее защиты относят потолочно-проходной узел дымохода (ППУ), обеспечивающий безопасный отвод отработанных газов и монтируемый в соответствии с требованиями ТБ.

Задачи потолочно-проходного узла дымохода

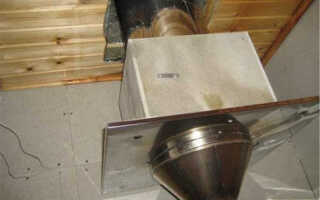

Модульная конструкция потолочного узла дымохода защищает деревянные конструкции от возгорания

ППУ предназначается для организации прохода отводящей дым трубы через потолочные перекрытия в доме. Он изготавливается в виде модульной конструкции округлой или квадратной формы с отверстием посередине. Основная его задача – защитить деревянные части от перегрева и возгорания, возможного при эксплуатации системы отопления.

Проходные узлы для дымохода в собранном виде поступают в свободную продажу, но при желании их можно собрать самостоятельно. В случае выбора готового к применению изделия потребуется учесть следующие факторы:

  • размер (диаметр) канала, отводящего дым;
  • место расположения печи;
  • особенности потолочных перекрытий.

Для теплоизоляции места прохода используется базальтовая вата с защитным экраном из фольги, выдерживающим высокие температуры.

Разновидности устройств и требования к ним

Но отечественном рынке представлено множество образцов проходных коробов для дымохода. Они отличаются своей формой, бывают квадратными и круглыми. Узлы прохода первого типа делаются одинарными и двойными. Модели второго вида изготавливаются в виде двойного квадратного короба с трубным отверстием посередине.

Для конструкций округлой формы характерно более сложное устройство. Внешне они представляют собой цилиндр, закрепленный на плоском квадратном основании. При его наличии никаких проблем с монтажом узла в нужном месте не возникает.

Требования безопасности


При нарушении правил монтажа возможен пожар

При установке ППУ обязательно к исполнению требование ТБ, согласно которому проходящий около легко возгораемых конструкций канал не должен нагреваться выше 50°C. Более подробно эти условия описаны в СНиП 41-01-2003. Непосредственная прокладка трубы без использования переходной защитной конструкции является грубым нарушением требований действующих нормативов.

Оформить проход дымохода через потолок также приходится, если труба не имеет прямого контакта с деревянными конструкциями строения. Рабочие температуры ее наружных стенок достигают значений, достаточных для того, чтобы началось обугливание и последующее тление прилегающих участков. Это вынуждает защищать элементы прохода посредством изоляции класса НГ.

При приобретении готового изделия желательно изучить прилагаемую инструкцию по его установке и документацию, касающуюся соответствия требованиям ТБ.

Подготовка и монтаж своими руками


Пошаговый монтаж ППУ дымохода

Монтаж ППУ дымохода в бане или в другом деревянном строении начинается с подготовительных мероприятий. При этом учитываются тип выбранной конструкции, характеристический размер дымохода и класс материала, из которого он собран (кирпич, сэндвич или сталь). Перед стартом работ потребуется приготовить следующий инструмент и расходный материал:

  • электрический лобзик;
  • молоток и электродрель;
  • разметочный инструмент;
  • кронштейны и заготовки для двойного короба или другого основания;
  • метизы (саморезы, шурупы и т. п.).

При подготовительных процедурах, касающихся обустройства места прохода, на потолке размечается зона, предназначенная для монтажа ППУ. При близком расположении стропил специалисты рекомендуют сделать промежуточный деревянный короб с обшитыми минеритом стенками. Если он не потребовался, переходят к следующим операциям:

  1. Проделывается потолочное отверстие по размеру проходной конструкции.
  2. Оно обкладывается теплоизолятором того же класса, что и у самого узла. Допускается применять любой другой утеплительный материал с аналогичными или лучшими характеристиками.
  3. Для большей надежности поверх теплоизоляционной защиты крепятся стальные полосы.
  4. В готовое отверстие вставляется купленный узел прохода. Его допускается надевать на трубу и монтировать совместно с ней.
  5. Разместив конструкцию на подготовленное место, следует закрепить панель ППУ саморезами, отверстия для которых просверливаются заранее.

После этого останется заполнить образовавшиеся зазоры термостойким изолирующим материалом. Иногда деревянные поверхности перекрытий покрываются защитными составами (антипиренами), снижающими вероятность возгорания.

Термостойкое защитное покрытие не сможет уберечь такие конструкции от случайного пожара, срок их службы ограничен одним годом.

Проход кирпичного дымохода


При монтаже ППУ кирпичного дымохода используются огнеупорные материалы

Несмотря на то что кирпич является неплохим теплоизолятором, при изготовлении дымоходов соблюдаются правила оформления проходов через легко возгораемые материалы и конструкции. Удаление от края отверстия до трубы делается не менее 25 см. Для этого в схеме кладки печниками предусматривается отдельный ряд, увеличивающий ее толщину в зоне проводки через потолочное перекрытие. Если по каким-то причинам его в этом месте не оказалось, нормативами разрешается вырезать в потолке отверстие, по размеру большее на 10 сантиметров, чем сама конструкция. Затем можно переходить к оформлению проходки через подготовленное место. Для этого нужно проделать следующие операции:

  1. заделать края перекрытия выбранным жаростойким материалом;
  2. закрыть его несколькими полосками металла или минерита;
  3. зашить проход со стороны помещения стальными листовыми заготовками;
  4. имеющиеся пустоты со стороны следующего этажа или чердачного помещения заполнить тем же термостойким составом;
  5. закрыть разделку ППУ со стороны следующего этажа или чердака стальным листом подходящего размера.

После выполнения этих операций кирпичная труба будет хорошо изолирована от элементов перекрытия.

Для надежности рекомендуется применять изолирующие материалы с точкой плавления порядка 800-1000ºС.

Оформление прохода через крышу


Узел должен быть герметичным, чтобы влага с улицы не попадала внутрь помещения

При проведении дымохода через кровлю решаются следующие задачи:

  • ограничение контакта стального или кирпичного канала с элементами кровельной конструкции;
  • обеспечение герметичности прохода, исключающей попадание влаги внутрь чердачного помещения;
  • надежная фиксация выводной конструкции.

Для этого непосредственно в зоне прохода обустраивается короб из стропил и нескольких поперечных балок. Его форма и состав зависят от конкретных условий проводки (материала дымохода и его размеров).

Обустройства прохода сэндвич труб


Облегчить работу можно покупкой готового узла ППУ для дымохода

Многие пользователи отдают предпочтение конструкциям сэндвич дымоходов по следующим причинам:

  • только с их помощью удается снизить температуру наружного контура до 200 градусов;
  • их применение позволяет избежать накапливания конденсата;
  • уменьшается нагрев труб, идущих от печи в сторону сэндвич канала;
  • увеличивается срок службы всей конструкции в целом;
  • упрощается монтаж системы, содержащей не более 3-х колен.

На начальном этапе на банную или домашнюю печь в месте прохода устанавливается простейший защитный модуль длиной не более одного метра (вместо него допускается использовать теплообменник). Дальнейшие операции проводятся в следующей последовательности:

  1. Вверх по сэндвич трубе монтируется переходник, согласующий теплообменник с двустенной конструкцией ППУ. При выборе места сочленения следует помнить о требованиях СНиП, согласно которым стыковка труб в межэтажных и чердачных перекрытиях категорически запрещена.
  2. Через потолок дымовая труба проводится посредством уже готового к применению узла ППУ.
  3. По завершении этой стадии сборки дымохода зазор между стенками конструкции и трубой заполняется базальтовой ватой с защитным экраном.

При подготовке заполнения допускается применять другие термостойкие материалы, не только на основе базальтовых пород. Не рекомендуется делать при прокладке горизонтальные участки, так как они ухудшают тягу в конструкции. Если сделать этого не удается, их общая длина не должна превышать одного метра. На показатель тяги также влияет количество колен в системе, которое желательно сократить до 2-х.

Поскольку большинство материалов при сильном нагреве расширяются, в точке прохода конструкцию не следует фиксировать слишком жестко.
