Как сделать дымоходную трубу собственноручно

Дымоход в частном доме является составной частью отопительной и водонагревательной системы. Данные конструкции обеспечивают вывод продуктов горения из каминов, колонок, газовых и твердотопливных печей, которые устанавливаются в жилых строениях, гаражах, банях и других хозяйственных постройках. От правильности сборки сооружения зависит скорость сгорания топлива, тяга в топке, безопасность здания и его владельцев. В продаже представлен широкий ассортимент продукции этого типа. Обладая строительными навыками, не составит большого труда сделать дымоход своими руками. Для этого нужно ознакомиться с устройством данных сооружений и принципами их сборки.

Требования к дымоходу


Кирпичный дымоход с гильзой из сэндвич трубы можно сложить своими руками

Правила строительства и эксплуатации систем отведения продуктов горения прописаны в СНиП 2.04.05–91 и СНиП 41-01-2003. Их соблюдение при планировании и осуществлении монтажа является одним из условий ввода объекта в эксплуатацию. Обустройство сооружения является многоэтапным процессом, который предполагает его поднятие снизу вверх, грамотное выполнение стыков и проход через несущие конструкции.

Правильный дымоход должен соответствовать следующим требованиям:

  • минимальная длина канала — 500 см;
  • просвет трубы — не меньше размера выходного патрубка;
  • максимальное количество колен (поворотов) — 3;
  • длина горизонтальных прогонов — до 200 см;
  • скорость движения газов по каналу — 15-20 м/с;
  • высота ниши для чистки и сбора конденсата — от 25 см;
  • высота над плоской крышей — 50 см;
  • высота над коньком — 50 см или вровень, если выход более, чем в 250 см от его уровня;
  • радиус закругления — больше сечения канала;
  • минимальная расчетная температура — 1000º.

Запрещается объединять выходы от нескольких котлов в один канал. Не допускается соединение вместе дымоходных и вентиляционных труб.

Конструкция дымохода


Труба дымохода должна соответствовать диаметру патрубка на котле

Чтобы без проблем собрать систему отвода газов от печки, следует разобраться с ее конструкцией и принципом действия. От правильности проектирования и учета всех нюансов зависит эффективность и безопасность всей системы отопления.

Стандартное устройство дымохода:

  • Котел. В нем есть топка, приспособление для регулировки интенсивности горения, от корпуса отходит патрубок для вывода газов. К нему подключается труба.
  • Сам канал. В зависимости от условий прокладки он может быть строго вертикальным или иметь повороты. Эти фрагменты соответствуют параметрам главного канала.
  • Распушки. Представляют собой расширения, которые делаются в местах пересечения трубой перекрытий и кровли. Распушки обустраиваются теплоизоляционным материалом.
  • Оголовок. Является защитным приспособлением от попадания в трубы воды, снега, мусора и мелких животных.
  • Крепление дымохода. По виду использования оно выполняется по стенам и на крыше для противостояния сильным ветровым нагрузкам и сползающему вниз мокрому снегу.

Каждый элемент конструкции выполняет определенную функцию и требует тщательной проработки при планировании.

Выбор материала


Керамика выдерживает высокие температуры, не теряет со временем прочности

Правильный выбор материалов является одной из составляющей качества строительства. Каждый из них имеет свои достоинства и недостатки, стоимость и срок службы. При принятии решения следует внимательно рассмотреть все аспекты и не упустить ни одного нюанса.

Труба от котла может быть изготовлена из таких материалов:

  • Кирпич. Блоки отличаются огнеупорностью, теплоемкостью и долговечностью. Их можно ставить даже на чугунный котел, работающий на каменном угле. На этом достоинства кирпича заканчиваются. Недостатков намного больше — конструкция очень тяжелая. Просвет прямоугольной формы может образовывать внутренние завихрения. Стенки пористые и шершавые, на них интенсивнее накапливается сажа. Вода впитывается поверхность, а при застывании на морозе разрывает ее.
  • Железо. Использование труб круглого сечения — оптимальное решение. Дымоход из металлической трубы быстро и просто собирать с помощью раструбов или сваркой. Сталь обладает достаточной прочностью. Однако черное железо подвержено коррозии, а образующиеся внутри канала кислоты быстро его разъедают.
  • Асбестоцемент. Недорогой материал, из которого несложно собрать прямой дымоход. Сложность состоит в герметизации стыков, для которых сложно подобрать уплотнитель с нужными характеристиками. Кроме этого, асбестоцементный канал внутри пористый, на его поверхности быстро скапливается сажа.
  • Керамика. Отличное решение для тех, кто располагает достаточными средствами для дорогой покупки. Керамика прочная, термостойкая, а на гладких внутренних стенках практически не оседает копоть.
  • Жесть с утеплителем (сэндвич). Наличие наполнителя между трубами устраняет точку росы и препятствует образованию конденсата. Изделие не нужно дополнительно утеплять, сажа внутри скапливается крайне медленно.

Собирать дымоходы нужно из одного материала, так как у каждого из них свой коэффициент теплового расширения.

Пошаговая инструкция и нюансы установки своими руками

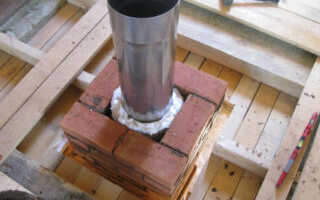

Кирпичная кладка должна быть ровной, чтобы не деформировалась металлическая труба внутри

Чтобы добиться качественного результата, на первом этапе строительства составляется схема дымохода и производятся необходимые расчеты.

Сложнее всего возвести канал из кирпича. Процесс это длительный, тяжелый, требующий перерывов, чтобы кладка дала усадку. Если дымоход легкий, его ставят сверху печи. Когда конструкция проходит через несколько этажей, ее ставят рядом с печью и подсоединяют переходником.

Дымоход из кирпича своими руками делается в такой последовательности:

  1. Изготовление раствора. Используется глина, известь и цемент.
  2. Выкладывание насадного основания с привязыванием каждого ряда.
  3. Вывод внутренней трубы с отверстием для заслонки.
  4. Прохождение потолка, изготовление распушки.
  5. Выкладывание внешнего канала, обустройство второго расширения (выдры).

В заключение проводится заделка щелей и установка оголовка.

Намного проще собирать дымоотводы из керамики. В сборке используются уже готовые элементы, которые нужно соединить, загерметизировать и надежно их закрепить. Работа ведется в такой последовательности:

  1. Изготовление огнеупорного основания с патрубком.
  2. Поэтапный монтаж трубопровода в раструб. Одновременно стыки заделываются термостойким герметиком.
  3. Закрепление магистрали на стенах и чердачных конструкциях.
  4. Нанесение теплоизоляции.
  5. Монтаж внешней отделки, установка оголовка.

При строительстве из керамики нужно соблюдать общие для дымоходов правила — устанавливать ревизионные люки, сборники конденсата, защиту перекрытий специальным фартуком.


На дымоход из сэндвич труб нужно надеть оголовок

Трубопровод типа сэндвич делается тоже из готовых звеньев, которые вставляются одно в другое.

Сборка дымохода из нержавейки проводится в таком порядке:

  1. Изготовление основания с патрубком.
  2. Сборка магистрали с одновременной изоляцией мест соединения. Применяется герметик или пропитанный глиной асбестовый шнур.
  3. Прокладка дымоотвода через стену или перекрытия.
  4. Фиксация коммуникации к стенам и кровле.
  5. Установка оголовка.

Построив дымоход своими руками из железной трубы с утеплителем, можно не заботиться о его дополнительной отделке. Изделие фактически не греется, его можно прокладывать через деревянный потолок без монтажа фартука.

Эксплуатация и чистка дымохода


Чистка дымохода проводится регулярно, чтобы сажа не скапливалась на стенках

При правильной эксплуатации дымоходы могут служить десятилетиями без аварий и ремонтов. Правила обслуживания устройства довольно просты. Их нужно регулярно осматривать на предмет повреждений и регулярно чистить. В зимнее время необходимо учащенно сливать конденсат, чтобы не допустить его замораживания.

Чтобы избежать быстрого образования сажи, рекомендуется использовать качественное и сухое топливо. При этом не следует поднимать температуру в топке до критической, так как это негативно воздействует на трубу.

Чистка дымохода от дровяного котла проводится по мере его загрязнения, но не реже одного раза в год. Используются такие способы:

  • Механический. В дело идет ерш с грузом, на тросе или жесткой ручке.
  • Термический. Нагар уничтожается при сжигании осиновых дров, выделяющих при сгорании сильный жар.
  • Химический. В топливо добавляются синтетические или органические ингредиенты, которые превращают сажу в труху или жидкую субстанцию.

Для достижения лучшего результата целесообразно устраивать профилактические чистки каждый месяц при регулярном использовании печи.
