Как правильно обустроить вентиляцию канализационного стояка

Приточная и вытяжная система обеспечивают проветривание дренажного коллектора. Поступающий поток уменьшает разрежение во время слива, которое нарушает гидрозатвор в мойках и унитазах. Вентиляция канализации в частном доме и многоэтажном секторе предупреждает выделение резких запахов из септиков и стояков в помещении ванны или санузла. В период между сливами канал работает на вытягивание запахов и лишней влаги.

Назначение вентиляции канализации


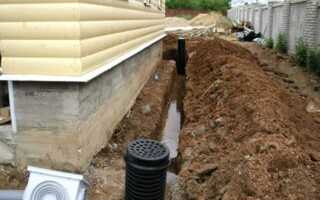

Вентиляция канализации закладывается на этапе строительства

В момент сливания стоков изменяется давление в колене стояка, при этом вода высасывается из гидрозатвора и запахи проникают в квартиру. Газы вредят здоровью человека, вызывают аллергические проявления, отравления, становятся причиной взрывоопасных ситуаций. Гидрозатвор или сифон представляет собой изогнутую трубу под унитазом, ванной, мойкой и другими сантехническими устройствами. В колене постоянно присутствует вода, которая служит в качестве пробки, препятствующей проникновению запахов.

Стояк с принудительной подачей и вытяжкой оказывает действие на систему:

  • не допускает испарения в санузел;
  • предупреждает попадание в дом метана или сероводорода, который появляется в канализационных колодцах или выгребной яме;
  • сбалансирует давление внутри трубопровода.

Строительные нормы допускают монтаж канализации без установки вентиляционного стояка для частных домов высотой до двух этажей. В таких строениях предусматриваются разовые сливы небольшого объема стоков, которые не перекрывают диаметр спускового коллектора (50, 70 или 110 мм).

Ситуация меняется, если планируется канализация в многоквартирном доме. Жильцы одновременно пользуются сливом, удаляющаяся масса перекрывает канал, под давлением вытягиваются предохранительные пробки из сифонов. Необходимость вентиляции становится очевидной с повышением этажности дома.

Запахи в комнату проникают, если в многоэтажном секторе заполнены до отказа ассенизационные колодцы. Нет возможности для проникновения свежего потока в дренажную магистраль. При сливе даже из одной квартиры получается разница давления и на первых этажах высасывает воду из колен под раковиной, ванной или в унитазе.

Основные правила устройства системы


Вентиляция канализации с фановой трубой

Если сантехническими приборами долго не пользуются, например, при отъезде, вода в сифонах высыхает, испарения получают доступ в помещение санузла. Если в такой канализации стоит вентиляционный стояк, запахи не проникают в жилище.

Система проветривания организуется одним из способов:

  • с применением фанового стояка;
  • с установкой вакуумного диффузионного клапана.

Варианты почти равнозначны по эффективности, но в многоэтажных зданиях лучше работает система с двумя конструкциями. Диаметр коллекторов выбирается такой же, как и в схеме внутреннего трубопровода, т.к. увеличение размера стояка по сравнению с поперечным сечением местного дренажа не приводит к увеличению проветривания.

Канализационная вентиляция может совмещать трубы из разных материалов. Поливинилхлоридные элементы без проблем функционируют в сочетании с асбоцементными или металлическими трубами стояка.

Вертикальный канал врезается на самом высоком участке канализационной магистрали, для этой области используется труба наибольшего диаметра. Чаще всего точка подключения выбирается на месте соединения унитаза с тройником. Если в строении есть общая вентшахта, оголовок трубы выводится в нее. В противном случае канал в виде буквы Г пропускается через стену.

Выбор вентиляционной системы


Вентиляция септика

Схема рассматривает вывод оголовка вентканала из дома и фиксацию к наружному ограждению с помощью хомутов. Практикуется монтаж трубы на септике, который вынесен на расстояние от стен строения. Дальний колодец уменьшает риск попадания испарений во внутренние помещения.

Внешняя канализационная вытяжка обустраивается в частном домовладении. Если отсутствует дренажный стояк на верхние ярусы, как бывает в строениях для временного присутствия жильцов, лучше вмонтировать вакуумный клапан.

Учитываются обстоятельства при выборе системы:

  • количество этажей в строении;
  • диаметр коллекторов дренажной системы.

Фановая труба предусматривается в схеме автономной канализационной магистрали и в многоэтажной разводке, где поперечный размер труб более 50 мм. Клапан в этих схемах не врезается, а оборудуется вентиляционная система с выходом через крышу выше уровня кровли.

Обязательно устраивается проветривание выгребной ямы. Ставится ПВХ коллектор диаметром 100 мм, крепится к стене септика и выводится выше крыши вспомогательного строения. Низ трубы изолируется бандажом из пакли с расплавленным битумом, оголовок защищается от мусора листовой жестью. Нельзя ставить дефлектор на верх веншахты, т.к. в трубе отмечается повышенная влажность и механизм устройства покрывается льдом в морозную погоду.

С использованием фановой трубы


Встроенная система вентиляции в стене дома

В схеме дренажного коллектора фановая труба служит связующим элементом между выгребной ямой и наружной атмосферой. Такой способ используется почти во всех видах канализации и обеспечивает эффективное выведение неприятных запахов. Специальная шахта в стене здания для вывода трубы предусматривается на этапе проектирования нового дома.

Принцип функционирования основывается на удалении теплого потока вверх, а поступление свежего воздуха обеспечивается принудительным способом с помощью общеобменной схемы вытяжки и приточной подачи. Одновременно с фановой шахтой монтируются моноблочные модули для непрерывной работы воздухоотсоса и подающей турбины.

Монтаж кровельного вентилятора предотвращает появление вакуумной пробки в канализационном стояке и просачивание запахов внутрь дома через боковые дренажные отводы. Система дренажа, ямы и вентиляции канализационного стояка проектируется в соответствии с положениями евростандарта по нормам СП 30,13330 – 2012, где регламентируется организация внутреннего водопровода и отводящего трубопровода.

Конечной целью установки фановой шахты является безотказная конструкция отведения отходов в выгребной отстойник. Короба стояка и трубы утепляются и гидроизолируются, снабжаются обратным клапаном.

С использованием вакуумного клапана


Вакуумный клапан в системе вентиляции канализации

Приспособление ставится, если нет шанса смонтировать вертикальный стояк. Внутри клапана вставлена пружина и резиновый уплотнитель. При залповом смыве большого объема стоков спираль открывает затвор и освобождается проход для воздушного потока. Разрежение исчезает, устанавливается баланс, пружина подтягивает заслонку обратно.

Вакуумное приспособление хорошо справляется с поставкой воздуха в канализацию, но иногда не рассматривается в качестве замены. Нельзя использовать только клапан, если стоят трубы поперечного сечения 75 и 110 мм или больше. Диаметр коллектора соответствует аналогичному размеру вентиляционного клапана.

Местом врезки служит самая высокая точка системы на участке вблизи канализационных стояков. Чаще клапан врезается в специальный тройник, который работает на разветвление трубопровода. Соединение полностью герметизируется эластичными прокладками.

Схемы создания эффективной вентиляции


Установка вакуумного аэратора в системе канализации

Перед установкой вакуумный аэратор проверяется на герметичность. Внутреннее пространство наполняется водой со стороны, где воздух не идет в устройство. Выявляются протечки в корпусе. Клапан ставится всегда вертикально, т.к. горизонтальное расположение не гарантирует нормальную работу. Приспособление не требует постоянного обслуживания, но должно быть доступно для чистки.

Чтобы уменьшить попадание мусора, клапан соединяется со схемой выше на 300 мм от места установки трубы в стояк. Приспособление ставится на чердаке, верхнем этаже так, чтобы к нему было свободное поступление воздуха. Клапан выдерживает температуры от -50 до +90°С. Аэратор не требует утепления, т.к. внутри между коробкой и крышкой присутствует воздушное пространство, служащее изоляцией от холода.

Используется резиновая манжета для соединения фановой шахты с дренажным коллектором. Длина стояка увеличивается на высоту чердака, если он есть, и оголовок выводится выше кровли.

В общественной канализации, где есть несколько стояков, допускается объединение оголовков в одну вытягивающую систему, при этом обязательно используется принудительный принцип. Не рекомендуется соединять выводящий трубопровод из канализации с печным дымоходом.

Правила монтажа


Фановая труба должна возвышаться над кровлей на 1 м

Аэрационный клапан ставится в невентилируемых магистралях канализации, чаще используется в общественных сетях, где есть вероятность залпового смыва. В таком месте клапан устанавливается через каждые три точки. Аэратор применяется в канализации, где сантехника стоит далеко от стояка, а уклон трубы недостаточный. Вакуумный клапан экономит материалы при строительстве инженерных трубопроводов в многоэтажном секторе тем, что позволяет избавиться от фанового стояка. Иногда применяется комбинированная установка двух систем вентиляции.

Правила монтажа фановой трубы:

  • оголовок должен возвышаться над крышей не меньше метра;
  • объединение вентсистемы из нескольких стояков делается трубами одного диаметра;
  • выход канализационной вентиляционной шахты располагается не ближе четырех метров от проемов здания;
  • нельзя прокладывать магистраль под свесами кровли, чтобы не утяжелять трубы налипшим снегом.

Чаще всего фановый стояк делается из пластиковой трубы диаметром 110 мм. Шахта предусматривается на каждом дренажном коллекторе при прохождении рядом нескольких канализационных трубопроводов. Оголовок на кровле выводится выше дымоотвода на 50 см.
