Изготовление козырька на дымоход своими руками

Дымоход используется для выведения смеси газов с продуктами сгорания топлива из печи. При его засорении нарушается процесс удаления вредных веществ. Привести к нарушению работоспособности может мелкий мусор, попадающий через трубу. Чтобы обезопасить конструкцию, используются специальные козырьки на дымоходную трубу. Они бывают разной конструкции, могут иметь оригинальный дизайн. Создать колпак на трубу можно самостоятельно по существующим чертежам.

Конструкция колпака

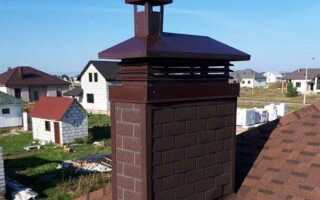

Козырек на дымоход необходим для защиты от попадания влаги и мусора

Козырек на дымоход – это специальное устройство, которое ставится на трубу для ее защиты от влаги, листвы, попадания птиц и других предметов. Зонтики имеют множество вариаций внешнего вида, размеров и конструкции. Но основными элементами вне зависимости от типа являются:

  • Защитный зонт на дымоход. Он может быть в виде конуса, пирамиды, полукруга или другой геометрической формы. Устройство служит для защиты трубы.
  • Фартук капельник. Он защищает дымоход от капель, которые отскакивают от зонтика. Помогает обезопасить устройство от коррозии, плесени и грибка, тем самым продлевая его срок службы. Применяется для прямоугольных зонтов.
  • Кронштейны. Это металлические пластины, соединяющие козырек и фартук. Само крепление осуществляется с помощью сварки.

Зонтик также усиливает тягу в дымоходе

Основные виды защитных элементов для трубы:

  • Колпак. Так называют жестяную накладку, которая перекрывает сечение трубы, защищая ее от атмосферных осадков. При этом дымовой канал остается открытым.
  • Зонтик. Это колпак с дополнительной конструкцией на нем. Название получено из-за конусообразной формы. Он защищает трубу от осадков и обеспечивает эффективный вывод продуктов горения.
  • Флюгарка. В отличие от зонтика она также регулирует тягу. Способна вращаться от порывов ветра. Дым из нее выводится вдоль оси, а от зонтика – на 360°. Устанавливается на сложных кровлях с высокой вероятностью встречных воздушных потоков.
  • Дефлектор. Это устройство, основной задачей которого является улучшение тяги, вызванной неправильным монтажом или размещением. Также ограждает трубу от осадков, птиц и мусора.

Для создания козырька своими руками, используют листовой металл, который не подвержен коррозии. Это может быть оцинкованная сталь, алюминий, медь.

Разновидности козырьков


Разновидности защитных колпаков для дымохода

Широкий выбор форм и размеров дымоходов вынуждает производителей создавать различные виды козырьков. Наиболее распространены следующие типы:

  • Стандартная флюгарка. Это классический зонтик-пирамидка, который делается из листового металла и фиксируется на кронштейны.
  • Четырехскатная флюгарка. Вершина представляет собой четырехскатную крышу. Обычно используется для прямоугольных кирпичных труб.
  • Полукруглый зонтик. Используется для установки на крышах в европейском стиле. Имеет низкую тягу.
  • Плоская флюгарка. Из-за плоской крыши снег не скатывается, поэтому на кронштейны оказывается повышенная нагрузка. Есть риск деформации.
  • Круглая флюгарка с конусом. Подходит для труб с кругом в сечении. Не имеет капельника.

Флюгарки имеют дополнительные элементы, расширяющие функционал: это заслонки, двойные крыши, откидные дверцы. Но если создается колпак на дымоход своими руками, лучше ограничить использование дополнительных компонентов, чтобы не усложнять конструкцию и не уменьшить эффективность системы.

Плюсы и минусы


Крыша над дымоходом и сетка исключают попадание в трубу посторонних предметов

Помимо защиты дымохода от попадания внешних предметов и атмосферных осадков, колпак влияет на силу тяги. Воздух по трубе перемещается горизонтально или под углом, затем разделяется и уходит вниз. В результате создается зона низкого давления, куда стремится попасть дым из топки.

Основные функции защитного дефлектора:

  • Защита от попадания посторонних предметов внутрь трубы. Это могут быть ветки, листва, птицы, мусор. Благодаря защитной крышке дымоход будет реже засоряться и прослужит дольше.
  • Защита от влаги, снега, атмосферных осадков. Из-за появления сырости в трубе будут создаваться благоприятные условия для роста и распространения грибка.
  • Оптимизация работы дымохода. В случае правильно выбранной конструкции можно повысить КПД трубы на 10-15%.
  • Дополнительная вентиляция помещения.
  • Декор. Изделие может украсить крышу и стать акцентом в дизайне дома.

Внешний вид устройства не является основным критерием выбора. Правильно подобранный колпак не должен создавать шум и вибрацию, а также вызывать обратную тягу.


При отсутствии колпака или его неправильной форме возможно попадание дыма в комнату

Главная задача колпака очевидна – защита дымохода. Но есть аргументы против установки козырька на трубу:

  • Риск загораживания выхода дыма и продуктов горения. Существующее препятствие в виде крыши будет мешать эффективному отводу загрязненного воздушного потока.
  • Риск уменьшения тяги.
  • Зимой на козырьке может образоваться наледь, из-за чего продукты горения будут возвращаться в помещение и отравлять воздух.

При правильном подборе колпаков все минусы будут устранены. Важно сделать колпак на дымоход своими руками по инструкции, а затем правильно осуществить установку козырька по нормам СНиП и технике безопасности.

Зонт на трубу дымохода – это не вечная конструкция. Даже устройство, выполненное из прочного надежного материала, со временем потеряет свою эффективность. Особенно оказывают влияние высокие температуры и кислотные компоненты, содержащиеся в продуктах сгорания, которые разрушают металл. Поэтому раз в несколько лет потребуется выполнить замену насадки на трубу.

Создание козырька своими руками


Конусообразный самодельный колпак из оцинкованной стали

При установке и создании колпака могут произойти следующие ошибки:

  • Неправильные замеры. Тогда колпак будет проваливаться в полость дымохода и перекроет вывод продуктов горения.
  • Применение некачественных материалов. Насадка на трубу быстро покроется ржавчиной, из-за чего ее срок службы значительно сократится.
  • Выбор вращающейся модели в регионе с холодной и снежной зимой. Снег может занести прибор, из-за чего он перестанет вращаться и нарушит процесс вывода дыма из дома.

Чтобы избежать этих проблем, нужно следовать инструкции по созданию и аккуратно снимать мерки с дымохода.

Процесс создания козырька не вызывает сложностей. Рекомендуется выбрать простейшую модель зонта для дымохода, иначе потребуется большее количество расчетов, которые сложно произвести самому без помощи специалистов.

Для работы нужно подготовить материалы и инструменты. Потребуется листовой металл (лучше брать оцинкованную сталь), ножовка по металлу, гибы, сварочный аппарат, маркер, линейка и картон.


Рекомендуется сделать чертеж на бумаге, а затем перенести его на металл

Алгоритм создания колпака на трубу дымохода своими руками:

  • Замеры дымохода.
  • Создание выкройки грибка на дымоход на картоне. По заранее рассчитанным меркам рисуется контур будущего колпака с отступом по 4-5 мм.
  • Перенос чертежа на металл.
  • Вырезание заготовки.
  • Отмеченные на заготовке линии сгиба нужно согнуть. Там, где находятся места соединений, следует проделать 3 отверстия с шагом 15-20 мм и зафиксировать козырек при помощи заклепок.
  • Перенос на металлический лист выкройки фартука капельника. Создание сгибов при помощи листогиба. Соединение деталей заклепками.
  • Создание кронштейнов из металлических пластин. Приваривание их к зонтику и фартуку. Обработка мест сварки грунтовкой по металлу.
  • Нанесение на конструкцию антикоррозийной защиты в несколько слоев.

Самодельный зонтик на дымоход должен высохнуть в течение 1-2 дней, после чего его можно использовать.

Рекомендации по выбору


Для принудительного удаления дыма рекомендуется установить дефлектор

От выбора подходящей модели зависит безопасность помещения и эффективность работы трубы. Основным критерием является тип котельной установки и вид топлива, на котором она работает.

Кирпичные печи с дымоходом, имеющим прямоугольное сечение, подходит специальный колпак – дефлектор. В трубах такого вида может возникать опасный эффект завихрений, который негативно сказывается на тяге. Также на шероховатых поверхностях труб из кирпича оседает сажа, копоть и пыль, которые также негативно сказываются на выводе дыма. Благодаря установке дефлектора лишняя грязь не будет попадать в трубу, а испарения влаги не повысят прилипание продуктов сгорания. Немаловажным фактором является своевременная чистка дымохода.

Если используется твердотопливный котел с керамической трубой или дымоход из сэндвич труб, проблема образования копоти на стенках значительно уменьшается. Тяга напрямую зависит от высоты дымохода. Требуется создание принудительной тяги, иначе нужно делать трубу высотой до восьми метров. Благодаря дефлектору высоту можно уменьшить на 20%, а монтаж будет менее трудозатратным.

Если работает котел на принципе пиролиза, лучше ставить козырек с открытым соплом. Тогда канал будет защищен от мусора и дождя, но при этом он не будет преградой для выхода дыма низкой температуры.
