Гибкие воздуховоды для систем вентиляции

Для устройства систем вентиляции часто применяют гибкий воздуховод. Элемент имеет вид гофрированного рукава, который можно гнуть под разным углом. Воздуховод имеет внутренний жёсткий каркас, выполненный из особой стальной проволоки повышенной жесткости. Элемент может иметь многослойные стенки с целью тепло-, шумо-, звукоизоляции.

Из чего и как производят гибкие воздуховоды

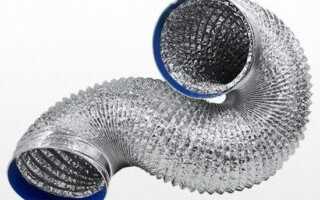

Гибкий воздуховод из алюминиевой фольги

Гофрорукав для вентиляции производится из алюминиевой фольги, поливинилхлорида (ПВХ), полиэфирных соединений, полиолефиновой пленки, нержавеющей стали или цельных листов фольги.

Процесс изготовления элементов вентиляции выглядит примерно так:

  • Изогнутая по спирали жёсткая проволока оклеивается с двух сторон лентами алюминия или фольги.
  • Наружный материал склеивается между собой по спирали. В качестве клеящего состава используют акриловый клей с особыми противопожарными негорючими примесями.
  • В зависимости от типа производимого гофрированного рукава слоёв наружной ленты может быть от 2 до 6.

В широкое производство запущены бескаркасные гибкие воздуховоды. Их изготавливают из мягкого ПВХ или цельных листов алюминия. Подобные элементы легко гнутся под любым углом, удобны в работе, имеют малый вес. Стоимость бескаркасных рукавов на порядок ниже.

Технические характеристики


ПВХ гибкий воздуховод

Гибкая гофра для вентиляции подбирается по техническим характеристикам.

  • Материал изготовления (алюминий, ПВХ, полиэфир).
  • Рабочая температура огнеупорных и термостойких рукавов — от -30 до +140 градусов.
  • Внутренний диаметр — от 100 мм и более.
  • Длина в сжатом и растянутом состоянии — от 1,5 м и выше.
  • Толщина проволоки каркаса — от 0,8 до 1,7 мм.
  • Коэффициент сопротивления при трении — 0,02–0,05. Чем он ниже, тем ниже уровень шума при транспортировке воздушных масс.
  • Скорость потока воздуха — от 20 м/сек.

С помощью гофрированного рукава для вентиляции можно устроить систему в ограниченных по площади пространствах или разместить её под навесным, натяжным потолком.

Виды гибких воздуховодов


Теплоизоляция уменьшает риск образования конденсата

Воздуховод гофрированный выпускается в нескольких видах:

  • Без теплоизоляции. Неизолированные рукава производят из алюминиевой фольги с добавлением полиэстера. Чаще такие элементы применяют для монтажа систем вентиляции в скрытых участках помещения или для стыковки основной линии с решетками вентиляции.
  • Оснащённые теплоизоляцией. Такие рукава обязательны для тех помещений, в которых отсутствует отопление. В противном случае в магистрали будет образовываться конденсат, что рано или поздно выведет всю систему из строя. Утеплитель располагают между двумя слоями алюминиевой фольги или ПВХ. Самостоятельно установить такие элементы сложно, не повредив их.
  • Тепло- и звукоизолирующие. В этом случае гофрированный рукав сконструирован таким образом, что не позволяет конденсату присутствовать в магистрали и при этом снижает коэффициент сопротивляемости трения воздуха внутри. Чаще изолированные виды рукавов имеют несколько слоёв материала. Диаметр элементов варьируется от 10 см до 35 см и иногда выше. Шаг витка спирали — от 25 см.
  • Шумоглушители. Рукава имеют двусторонне покрытие из ПВХ. Благодаря этому имеют минимальное сопротивление потоку воздушных масс, поэтому отличаются низким уровнем шума в работе.

Гибкие пластиковые воздуховоды для вентиляции не склонны накапливать статические заряды электричества. Но это не отменяет необходимости заземления всей системы вентиляции.

Где применяют изделия


Использование гибких воздуховодов в многоэтажном офисном здании

Применение гибких вентиляционных воздуховодов отмечается в таких условиях:

  • монтаж систем кондиционирования в жилых и коммерческих помещениях;
  • на химических предприятиях;
  • в пищевой промышленности;
  • на фармацевтических заводах;
  • в нефтеперерабатывающей отрасли и др.

Таки элементы позволяют транспортировать даже дым и прочие загрязнённые воздушные массы без вреда для их внутренних стенок.

Правила и рекомендации по монтажу


Способ соединения гибких частей воздуховода

Чтобы смонтировать гибкий воздуховод для вентиляции по всем правилам, придерживаться нужно таких рекомендаций:

  • В помещениях с температурными перепадами или в неотапливаемых зданиях необходимо монтировать только утеплённые воздуховоды. Для этих целей лучше вызвать профессионала, поскольку рукав имеет внушительный вес и требует осторожного обращения.
  • При устройстве теплоизоляционного гофрированного рукава стыки между элементами нужно проклеивать специальной лентой. Она помогает дополнительно сохранить тепло и ослабить уровень шума при транспортировке воздушных масс.
  • Перед началом работ гибкие воздуховоды необходимо растянуть на максимальную длину. Такое их положение снижает сопротивляемость воздуха при движении воздуха в трубах и уменьшает уровень шума.
  • Для сохранения давления в магистрали необходимо делать максимальный радиус поворота. Он должен быть не меньше двух диаметров трубы.
  • Допускается комбинация гофрированных труб из ПВХ с конструкциями из стали или алюминия.
  • Магистраль располагается с учётом направления витка спирали в каркасе. Для этого нужно ориентироваться на направление закрученного потока воздушных масс, которые транспортирует вытяжка. Часто направление расположения спирального витка указывается на упаковке с гофрированным элементом.
  • Для вертикальных участков линии используются жёсткие элементы из стали.
  • Обязательно учитывается максимальная температурная нагрузка на гибкие воздуховоды при их выборе.
  • Ни в коем случае нельзя устраивать вентиляционные гофрированные рукава в земле.
  • Для герметизации всех соединений применяют специальные гибкие вставки.
  • Между соседними крепежами не допускается загиб или провисание более 5 мм.
  • Гибкая магистраль вентиляции не должна соприкасаться с элементами отопления.

Грамотный подход к организации системы вентиляции избавит от непредвиденных расходов, связанных ремонтом или заменой оборудования.

Инструменты и материалы


Чтобы труба не провисала в процессе эксплуатации, ее подвешивают на хомутах

Для устройства гибкой вентиляции необходимо подготовить такие материалы и инструменты:

  • рулетка;
  • маркер;
  • кусачки;
  • плоскогубцы;
  • нож;
  • отвертка;
  • защитные очки и перчатки;
  • хомуты для крепления рукава;
  • монтажная лента.

Для самостоятельной работы рекомендуется воспользоваться помощью друга или соседа. Вдвоём легче поднимать и крепить гибкие воздуховоды.

Этапы выполнения работ


Монтаж воздуховода на вытяжку

Чтобы выполнить самостоятельный монтаж небольшого участка вентиляционной системы, необходимо сделать следующее:

  • Отмерить расстояние от выходного отверстия вытяжки до финальной точки вентиляционной системы, которые будут соединяться между собой посредством рукава.
  • Подобрать гибкий пластиковый воздуховод или рукав из алюминия нужного размера. Диаметры выходного отверстия и гибкого воздуховода должны совпадать.
  • Один конец рукава соединить с вытяжкой в кухне и зафиксировать хомутом.
  • Максимально растянуть гофру от точки крепления к вытяжке в сторону выходного отверстия. Сделать изгибы рекомендуемого радиуса, чтобы не нарушать давление в системе.
  • При большой протяжённости магистрали рукав закрепить хомутами с резиновыми прокладками с шагом 1–1,5 м. Диаметр хомута должен совпадать с сечением рукава. Иначе пережатый рукав будет работать некорректно.

Прохождение гибкого металлизированного или ПВХ элемента через стену выполняют только с применением жёсткой гильзы. То же самое касается и утеплённой гофры для вентиляции. Все места стыков нужно обязательно герметизировать.

Провисание трубы возможно не более чем 5 см на каждый метр длины магистрали.

Ограничения в использовании гибкого воздуховода


Противопожарный клапан нельзя устанавливать на гибкий воздуховод

Как бы ни был удобен гибкий рукав в монтаже, использовать его можно не всегда. Запрещёнными являются такие условия и ситуации:

  • вертикальные магистрали с перепадом по высоте от 6 м (выше 2 этажей);
  • системы вентиляции с температурой входящих воздушных масс от +120 градусов;
  • системы и магистрали с избытком тепла на отдельных их участках;
  • линии вентиляции на открытом воздухе (кроме тех случаев, когда армированный гофрорукав защищен от воздействия атмосферных осадков и солнечного излучения);
  • прокладка магистрали через стены и полы, где необходимо применение клапана дымоудаления или противопожарной автоматической заслонки;
  • прокладка линии через стены зданий, которые имеют рейтинг огнестойкости более 1 часа;
  • непосредственный контакт металлического или ПВХ элемента с агрессивными средами или абразивами.

К тому же недопустимо устройство гибкой вентиляции в кухонных промышленных помещениях, в гладильных, прачечных, если обратное не указано производителем.

Популярные производители


Воздуховод марки А-Флекс отечественного производителя

Самыми востребованными на рынке являются воздуховоды таких производителей:

  • ALUDUCT. Бренд выпускает продукцию, которую можно эксплуатировать при температурах в системе от -30 градусов до +140 градусов. Максимальное рабочее давление до 2 500 Па. А скорость воздушных масс 30 м/с.
  • VENTPROFIL. Продукция российского производства. Средняя цена от 430 рублей за 10-метровый рукав сечением 102 мм за неизолированный материал. Рабочая температура воздуховодов от -30 до +100 градусов. Максимальное рабочее давление до 2500 ПА.
  • Dec. Российский производитель продукции. Главная особенность воздуховодов Dec в том, что они могут применяться в системах с повышенным содержанием агрессивных веществ.
  • Diaflex. Продукция российского производства. Компания предлагает рукава серии «Эконом», «Классик» и «Премиум» во всех видах воздуховодов – неизолированных, изолированных, звуко- и шумопоглощающих.
  • AIRONE. Еще один крупный российский производитель элементов для вентиляционных систем. Продукция отличается высоким качеством, оптимальными техническими характеристиками. Рабочая температура элементов от – 30 до +100 градусов.

Выбирая для своего дома гибкий рукав на систему вентиляции, обязательно нужно снимать мерки диаметров входного и выходного отверстия вытяжки.
